Vente à chaud IP2X XGN2-12 AC Commutateur fermé en métal fixe de type boîte

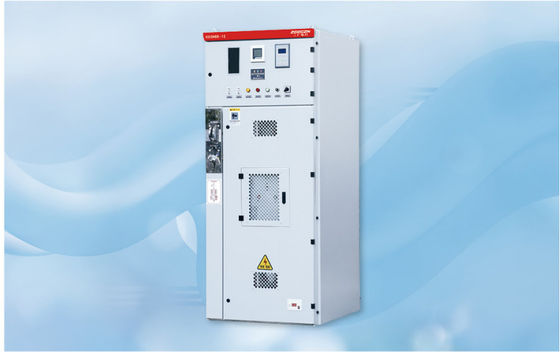

Équipement de commutation fixe à boîte métallique XGN2-12

Description du produit

Le type de boîte XGN2-12 est utilisé dans 3.6, 7.2Il est adapté pour des opérations fréquentes. Son système de bus est un seul bus.(On peut déduire un bus simple avec structure de dérivation et un double bus). Cet appareil répond aux exigences de la norme nationale GB3906-91 "équipement de commutation métallique à courant alternatif 3 ~ 35KV" et de la norme nationale IEC298,et possède deux fonctions de verrouillage "à cinq preuves" proposées.
L'interrupteur principal de cet appareil adopte un disjoncteur sous vide de la série ZN28-12, équipé d'un mécanisme de fonctionnement électromagnétique de la série CDI7 ou d'un mécanisme de fonctionnement à ressort de la série CT19,et l'interrupteur d'isolement adopte la série GN30-12 d'interrupteur d'isolement rotatif ou GN22-12 d'interrupteur d'isolement à courant élevé. produit.

Modèle et sa signification

1Équipement de commutation de type boîte
2Fixée
3Installation à l'intérieur
Numéro de série du dessin
5tension nominale 12KV
1Installation à l'intérieur
Type d'interrupteur: huile sans S (ou pas de note); vide Z; soufre de gazéification F-six
7Forme de fonctionnement: (T: fonctionnement du ressort D: fonctionnement électromagnétique)
8Current thermique nominal A
9Current de stabilité thermique nominale KA

Conditions d'utilisation

•Température ambiante limite supérieure +40°C; limite inférieure -5°C;
• l'altitude ne dépasse pas 1000 m;
• la valeur moyenne quotidienne de l'humidité relative ne dépasse pas 95% et la valeur moyenne mensuelle ne dépasse pas 90%;
• L'intensité du séisme ne dépasse pas 8 degrés;
• Il n'y a pas de risque d'incendie, d'explosion, de pollution grave, de corrosion chimique et de fortes vibrations.
• Si les conditions environnementales ci-dessus sont dépassées, l'utilisateur doit consulter le fabricant.

Paramètres techniques

Dessin des dimensions de l'installation

J' ai besoin de savoir quand je commande

L'utilisateur doit fournir les informations suivantes en cas de commande:• Un schéma de plan de câblage et un schéma de disposition du plan de câblage.
• schéma schématique du circuit secondaire, schéma de câblage, schéma de câblage du terminal.
• Liste des équipements primaires et secondaires.
• La disposition de l'armoire de commutation et la position d'installation du pont de la barre.
• Veuillez consulter notre société pour connaître les conditions particulières d'utilisation des pièces de rechange et du matériel.
