Distribution de l'alimentation des interrupteurs métalliques clôturés à courant alternatif amovible blindé de 36 kV

distribution d'énergie incluse par métal démontable blindé 36kV de mécanisme de commutation à C.A.

Description du produit

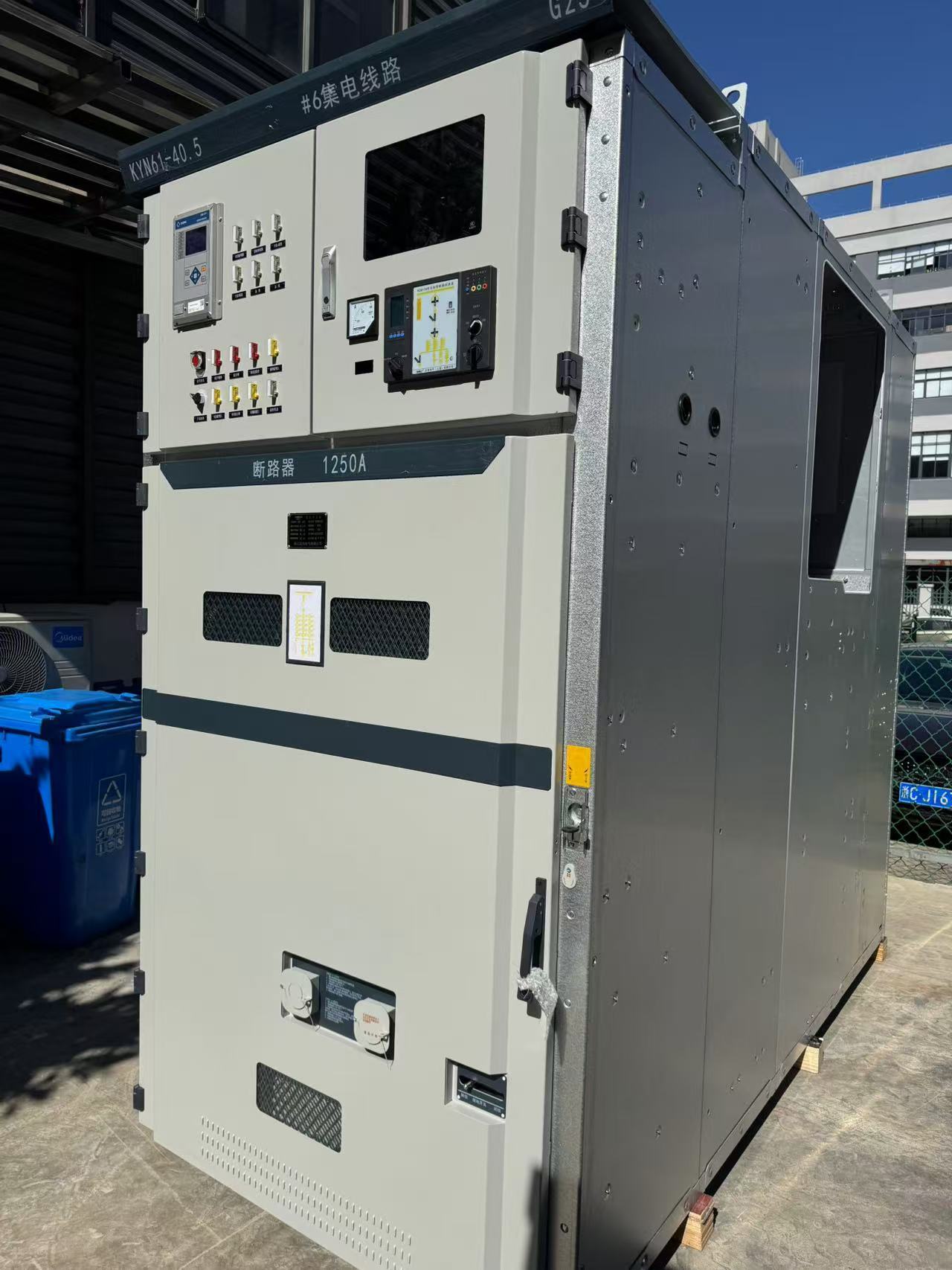

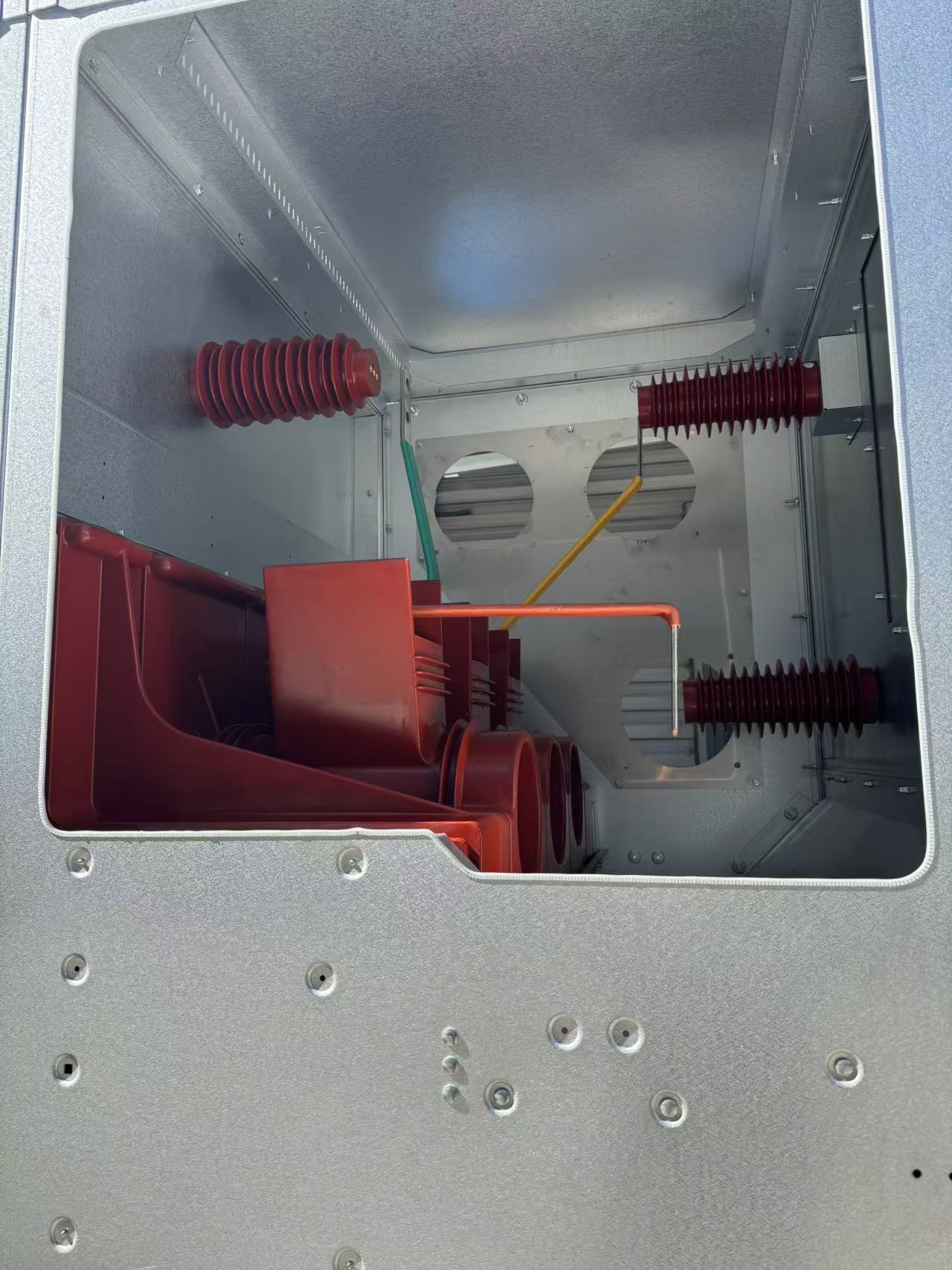

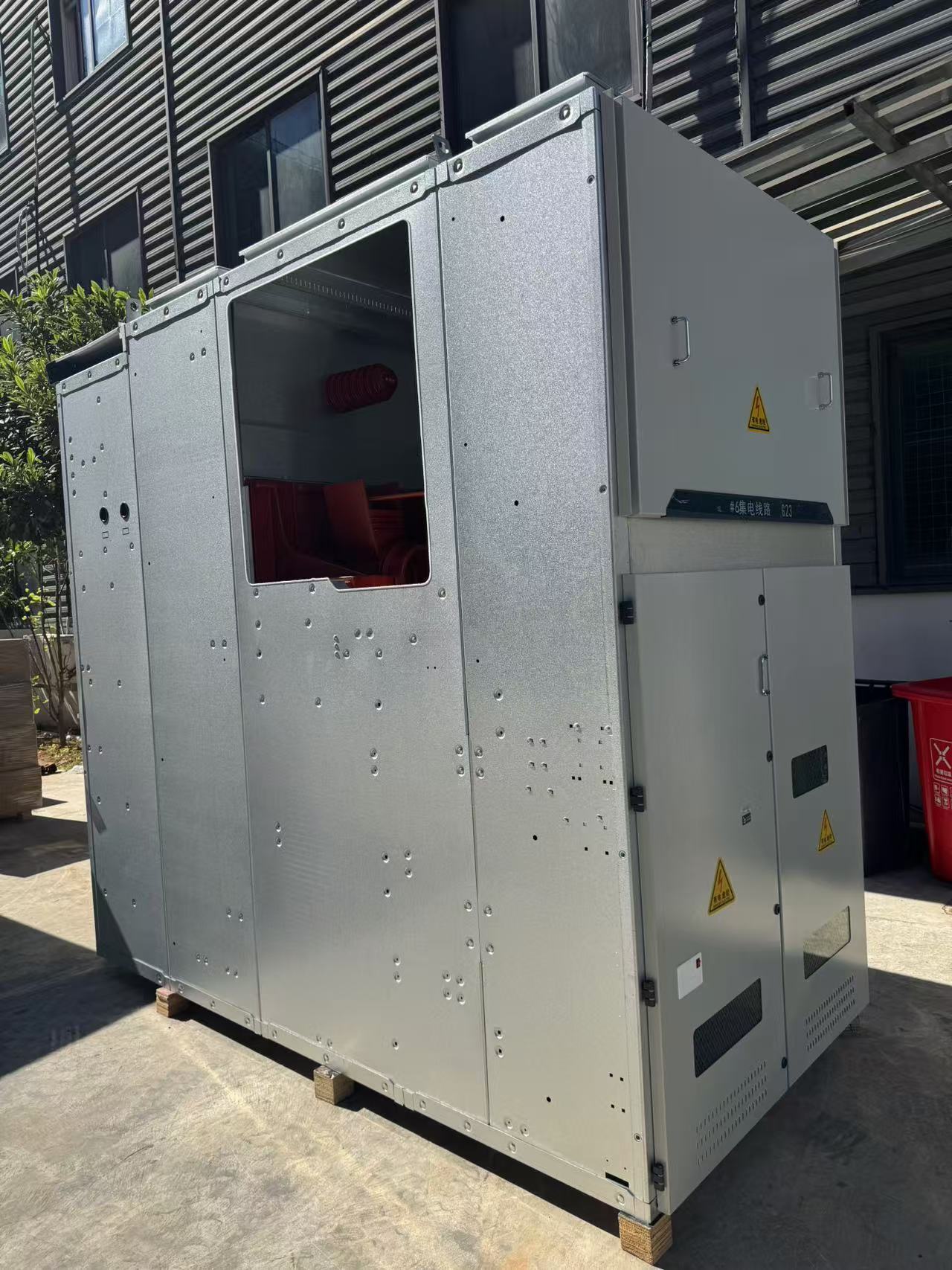

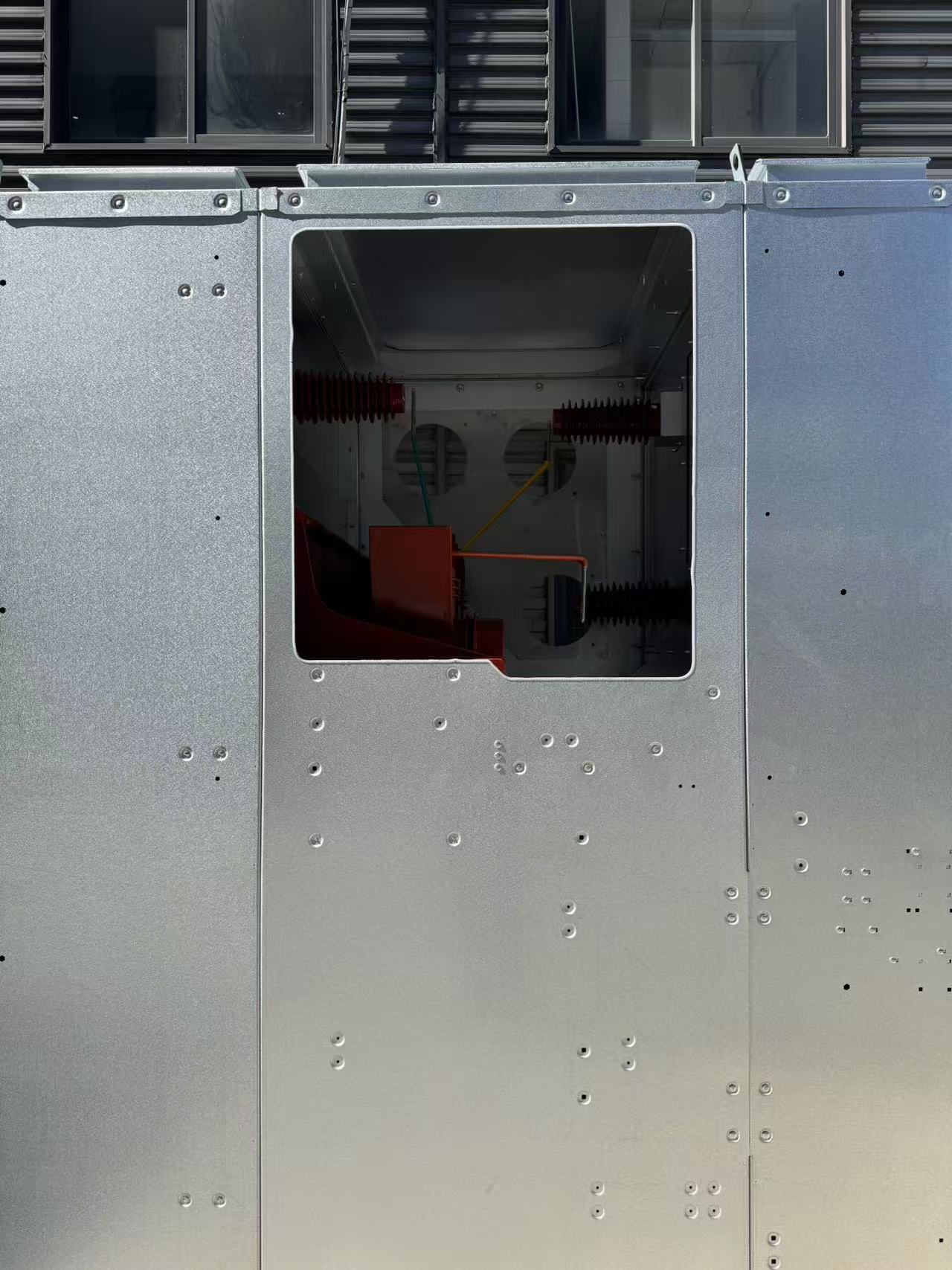

Appareillage de commutation sous enveloppe métallique CA amovible blindé KYN61-40.5 (ci-après dénommé appareillage de commutation) triphasé CA 50 Hz, tension nominale 40,5 kV dispositif de distribution d'énergie complet intérieur. En tant que centrales électriques, sous-stations et entreprises industrielles et minières pour recevoir et distribuer de l'énergie électrique, il peut contrôler, protéger et surveiller les circuits, et peut également être utilisé dans des endroits où les opérations sont fréquentes.
Cet appareillage est conforme aux normes GB3906-2006 « Appareillage sous enveloppe métallique 3 ~ 35 kV AC », GB/T11022-1999 « Norme sur les appareils de commutation et équipements de contrôle haute tension Exigences techniques communes » et DL/T 404-2007 « Appareillage de commutation et équipement de contrôle sous enveloppe métallique 3,6 kV ~ 40,5 kV AC » et d'autres normes.

Modèle et sa signification

①Appareillage blindé métallique

②Amovible

③Intérieur

④Numéro de série de conception

⑤Tension nominale (kV)

⑥Type de disjoncteur : Z-vide ; Hexafluorure de soufre SF6

⑦Courant nominal

⑧Courant nominal de coupure en court-circuit (kA)

Champ d'application

•Température ambiante : limite supérieure +40°C, et la valeur moyenne mesurée sur 24h ne dépasse pas 35°C, limite inférieure -10°C ; •Altitude : l'altitude ne dépasse pas 1000m ;
•Humidité relative : la valeur moyenne quotidienne ne dépasse pas 95 % et la valeur moyenne mensuelle ne dépasse pas 90 % ;
•Intensité du séisme : pas plus de 8 degrés ;
• Pression de vapeur d'eau : la valeur moyenne quotidienne ne dépasse pas 2,2 kPa et la valeur moyenne mensuelle ne dépasse pas 1,8 kPa ;
Environnement environnant : un endroit où il n'y a pas d'incendie, de risque d'explosion, de pollution grave, de corrosion chimique et de vibrations sévères.

Paramètres techniques

Schéma des dimensions d'installation

A. Salle des jeux de barres
B. Local pour charrettes à bras
C. Salle des câbles
D. Salle des instruments relais
1. Anneau de levage
2. Autobus principal
3. Anneau de recouvrement pour petit compartiment de jeux de barres
4. Porte de la salle des instruments
5. Bus secondaire
6. Douille de bus
7. Boîte à tête de Hornworm
8. Bobine de bus analogique
9. Plaque signalétique
10. Éclairage
11. Porte de la salle des charrettes à bras
12. Transformateur de courant
13, chaîne en épingle à cheveux
14. Isolateur
15. Parafoudre d'oxyde de zinc
16. Cloison isolante
17. Interrupteur de mise à la terre
18. Ensemble de vannes
19. Chariot à disjoncteur à vide
20. Petite salle des bornes de jeu de barres

A savoir lors de la commande

Les utilisateurs doivent fournir les informations suivantes lors de la commande
• Le numéro du plan de circuit principal, son objectif, le schéma du système unifilaire, le schéma d'agencement et le schéma d'aménagement de la salle de distribution d'énergie, etc. ;
• Schéma de câblage du circuit auxiliaire et schéma de disposition des bornes ;
• Le modèle, les spécifications et la quantité de composants électriques dans l'appareillage ;
• Exigences relatives aux fonctions de commande, de mesure et de protection des appareillages de commutation, ainsi qu'aux autres dispositifs de verrouillage et automatiques ;
• Si une connexion de pont de bus est requise entre des appareillages de commutation ou des armoires d'arrivée, la capacité de transport de courant nominal du pont de bus, la portée du pont de bus, la hauteur par rapport au sol et d'autres données d'exigences spécifiques doivent être fournies ; • Lorsque des accessoires et des pièces de rechange sont nécessaires, les types et les quantités doivent être fournis ;
• L'appareillage de commutation est utilisé dans des conditions environnementales particulières et doit être spécifié lors de la commande.
