StephanQiuPu est une grande usine de courant électrique. nous vous satisfaisons beaucoup. coopérera avec vous encore !
Boîte électrique de sous-station de style européen préfabriqué extérieur de sous-station
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xAltitude | 1000M | Température ambiante | -25℃~+40℃ |
---|---|---|---|
Courant évalué | 630A/1250A | La température relative | La moyenne quotidienne n'est pas plus de 95%, et la moyenne mensuelle n'est pas plus de 90% |
Surligner | Sous-station préfabriquée,Boîte électrique de sous-station de style européen,boîte électrique de la sous-station 1250A |

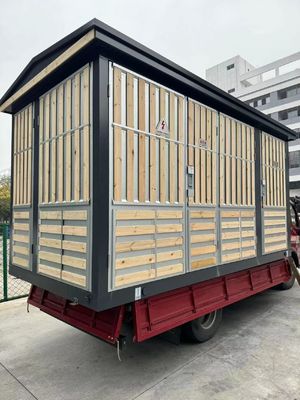

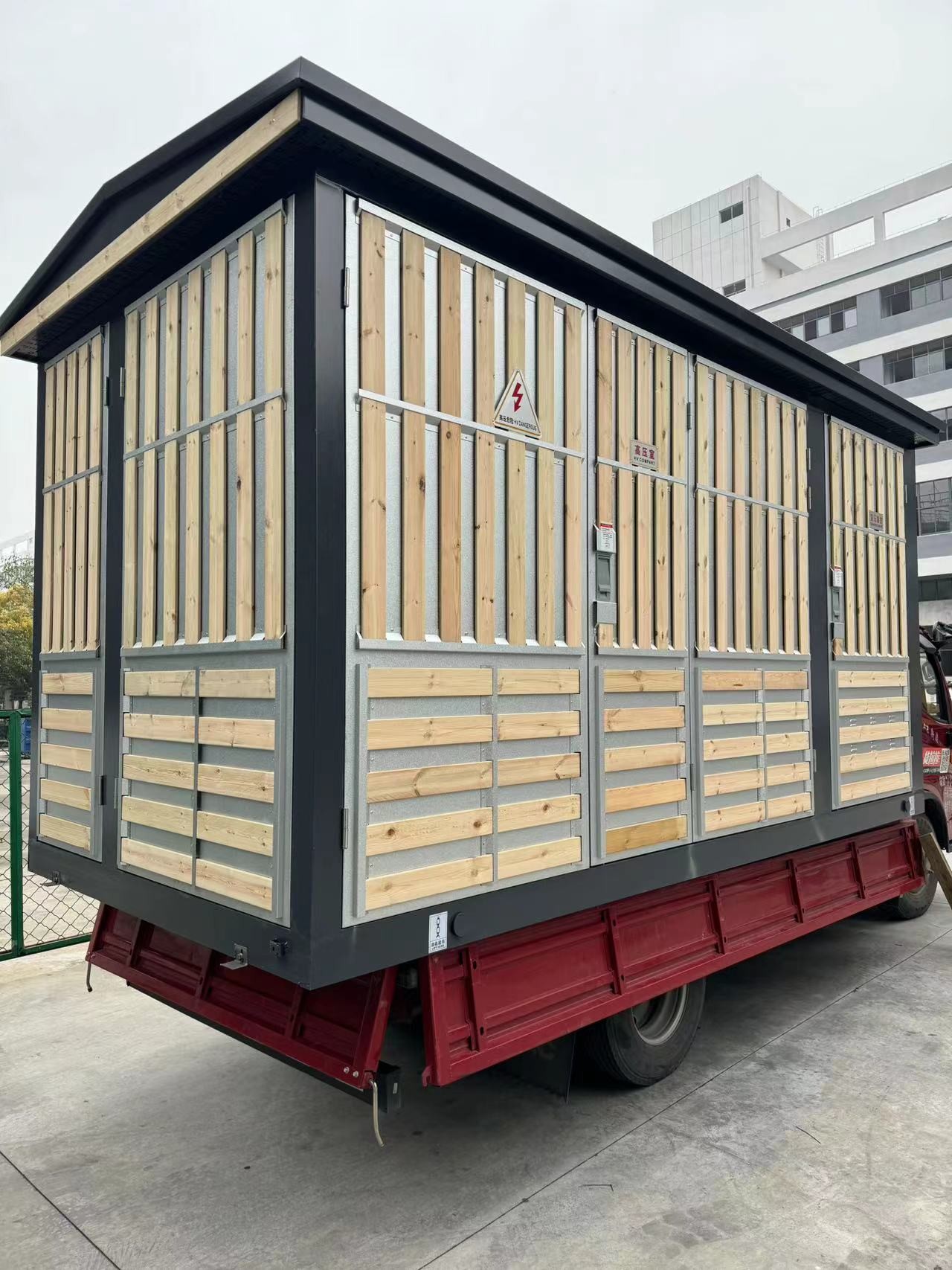

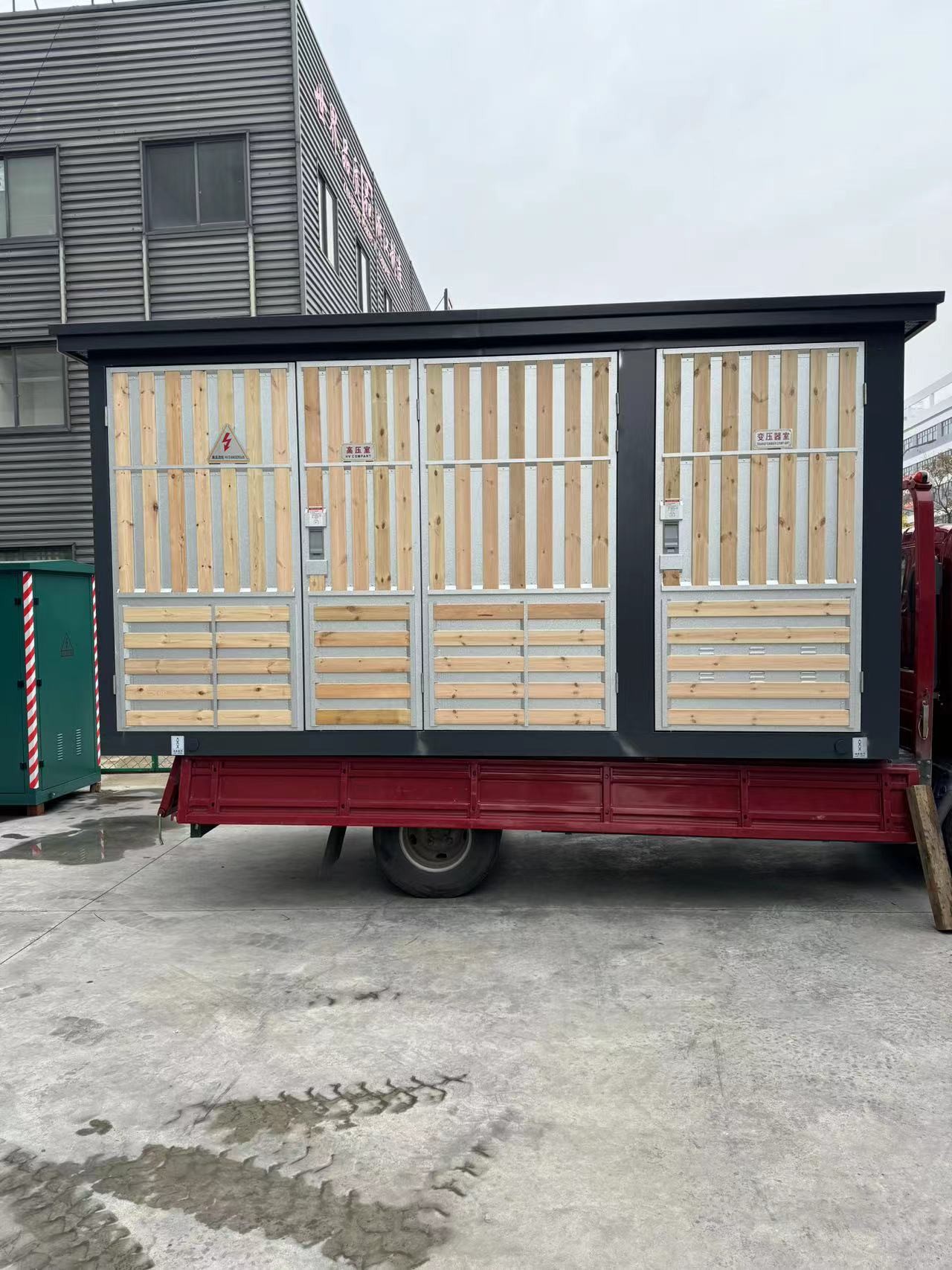

Boîte électrique de sous-station de style européen préfabriqué extérieur de sous-station
Description de produit
Ce produit est conforme entièrement à la norme « de la sous-station préfabriquée à haute tension GB17467 et de basse tension ». Il convient à la distribution d'énergie publique urbaine, la distribution d'énergie de réverbère, les entreprises industrielles et extrayantes, les bâtiments urbains, les quarts résidentiels, les terminaux de gisement de pétrole, les hôtels, les parcs et les chantiers de construction, etc. Il peut réaliser le réseau d'anneau ou l'alimentation d'énergie terminale.
Modèle et sa signification
①Sous-station préfabriquée
②Caractéristiques structurelles : police de P-produit ; police de M-oeil
③Numéro de série de conception
④Tension évaluée du côté à haute tension (kilovolts)
⑤Tension évaluée du côté de basse tension (kilovolts)
⑥Capacité évaluée de transformateur (KVA)
États d'utilisation
Besoin de l'utilisateur pour fournir les informations suivantes si passant commande :
• Altitude : W 1000m ;
•Température ambiante : ·25. (: ~+40. (: ;
•Hygrométrie : la valeur moyenne quotidienne n'est pas plus de 95%, et la valeur moyenne mensuelle n'est pas plus de 90% ;
• Niveau antivibration : accélération horizontale 0.4m/s2, accélération verticale 0.15m/s2 ;
• Le site d'installation a aucune impact grave, pollution sérieuse et corrosion chimique, et aucun risque conducteur de la poussière ou d'explosion. Quand les exigences des états normaux d'utilisation ne sont pas répondues, consultez svp notre société pour résoudre.
Paramètres techniques
Nom | Unité | Appareils électriques à haute tension | transformateur | Appareils électriques de basse tension je |
Tension évaluée | kilovolt | 6/10 | 6/0.4 10/0.4 | 0,4 |
Capacité évaluée | KVA | 50-1600 | ||
Courant évalué | 200, 400, 630 | 100-3200 | ||
Rupture évaluée de court-circuit actuelle | Commutateur 400-630 de charge | 15~63kA | ||
ka | Le commutateur de combinaison dépend du fusible | |||
Courant à court terme évalué de tenue | ka | 16, 20 (4s) | 15 (LS) | |
30 (LS) | ||||
Courant maximal évalué de tenue | ka | 31,5, 50 | 30 | |
63 | ||||
Tension de tenue de fréquence de puissance (Imin) | kilovolt | Relativement et alternately32/42 | 25/35 (à immersion dans l'huile) | W 0,3, 2 |
Fracture 36/48 d'isolement | 20/28 (sec) | >0,3, 2,5 | ||
Tension de tenue de tension de choc de foudre (valeur de crête) | kilovolt | Relativement et alternately60/75 | 60/75 | |
Fracture 70/85 d'isolement | ||||
Niveau de protection de Cabinet | IP32 | |||
Niveau sonore | DB | 55 | ||
Norme exécutive | GB/T 17467 |
|||
DL/T537 <6-35kvbox-type substation="" ordering="" technical="" conditions=""> |
Note : Les points 5 et 6 ne sont pas exigés quand la capacité de transformateur est moins que 200kVA.
Dessin de dimension d'installation
1. Toit
2. abat-jour
3. boîte de mesure externe
4. anneau de levage
5. châssis rigide de fente
6. Porte
7. brique de bande, surface d'imitation de mur de briques
8. base concrète
9. conduit de base de tombe
Devez connaître en passant commande
Besoin de l'utilisateur pour fournir les informations suivantes si passant commande
•Conditions de modèle, de capacité, de quantité, de couleur et de taille, matériel de coquille ;
• Modèle de transformateur, représentation, groupe de connexion, gamme de tapement et conditions d'impédance ;
• Plan de câblage primaire de côté à haute tension, modèles composants, caractéristiques et conditions ;
•Huile de transformateur (25#, 45#, haute huile de foyer d'allumage) ;
• Conditions intelligentes de configuration réseau de réseau de gestion de puissance ou de gestion de propriété pour les sous-stations en forme de boîte ; • Employez les conditions d'environnement.
