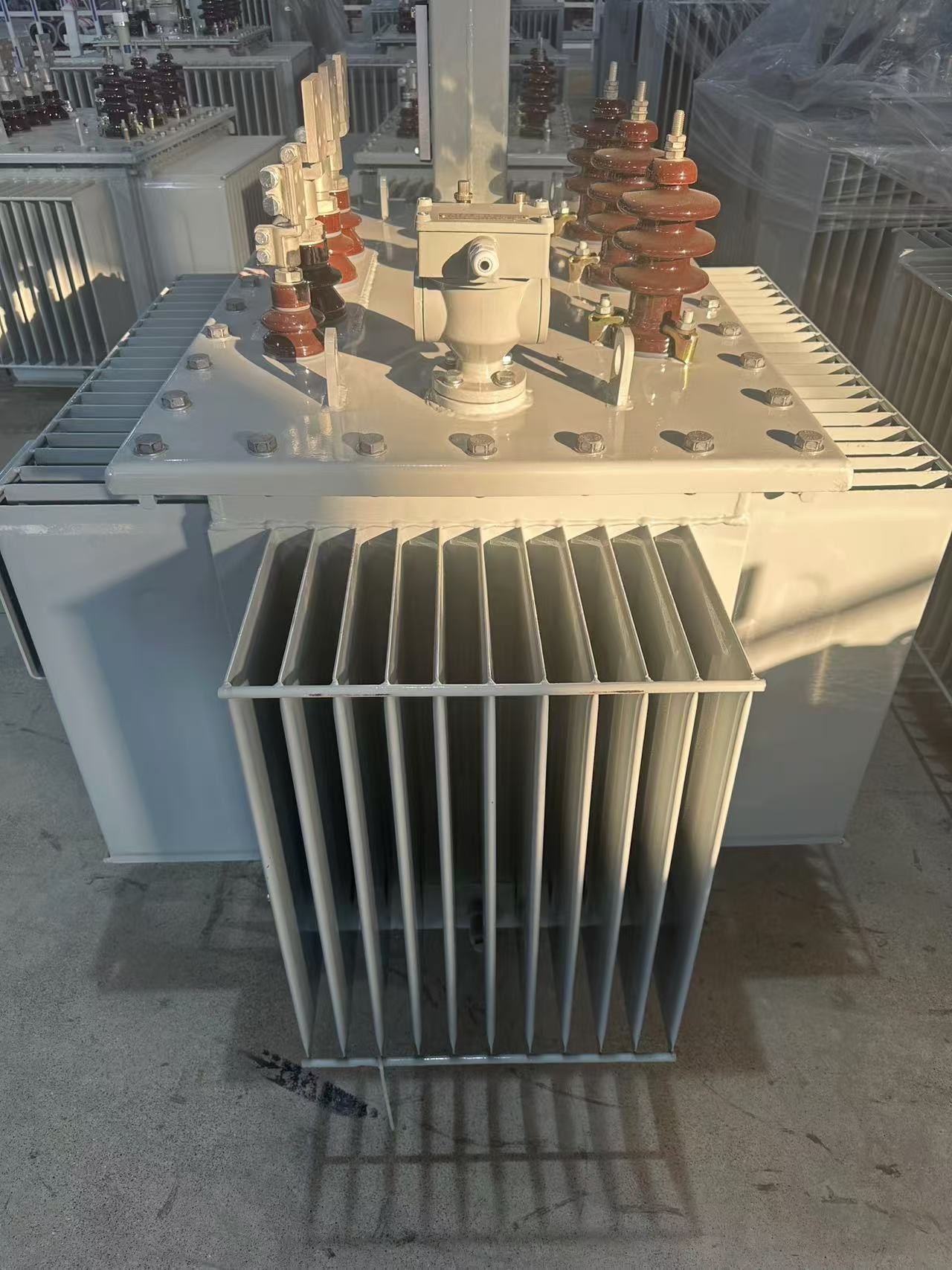

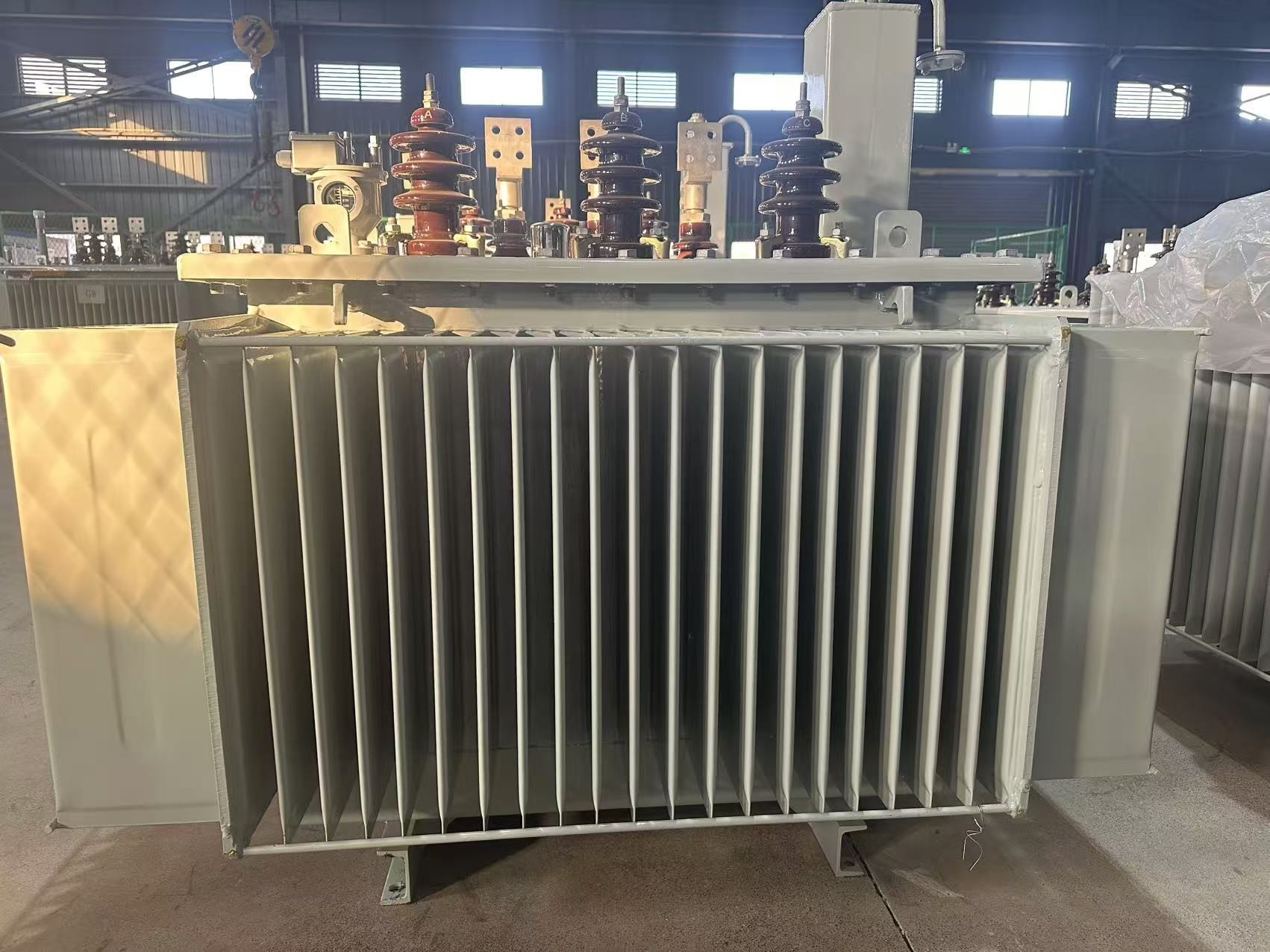

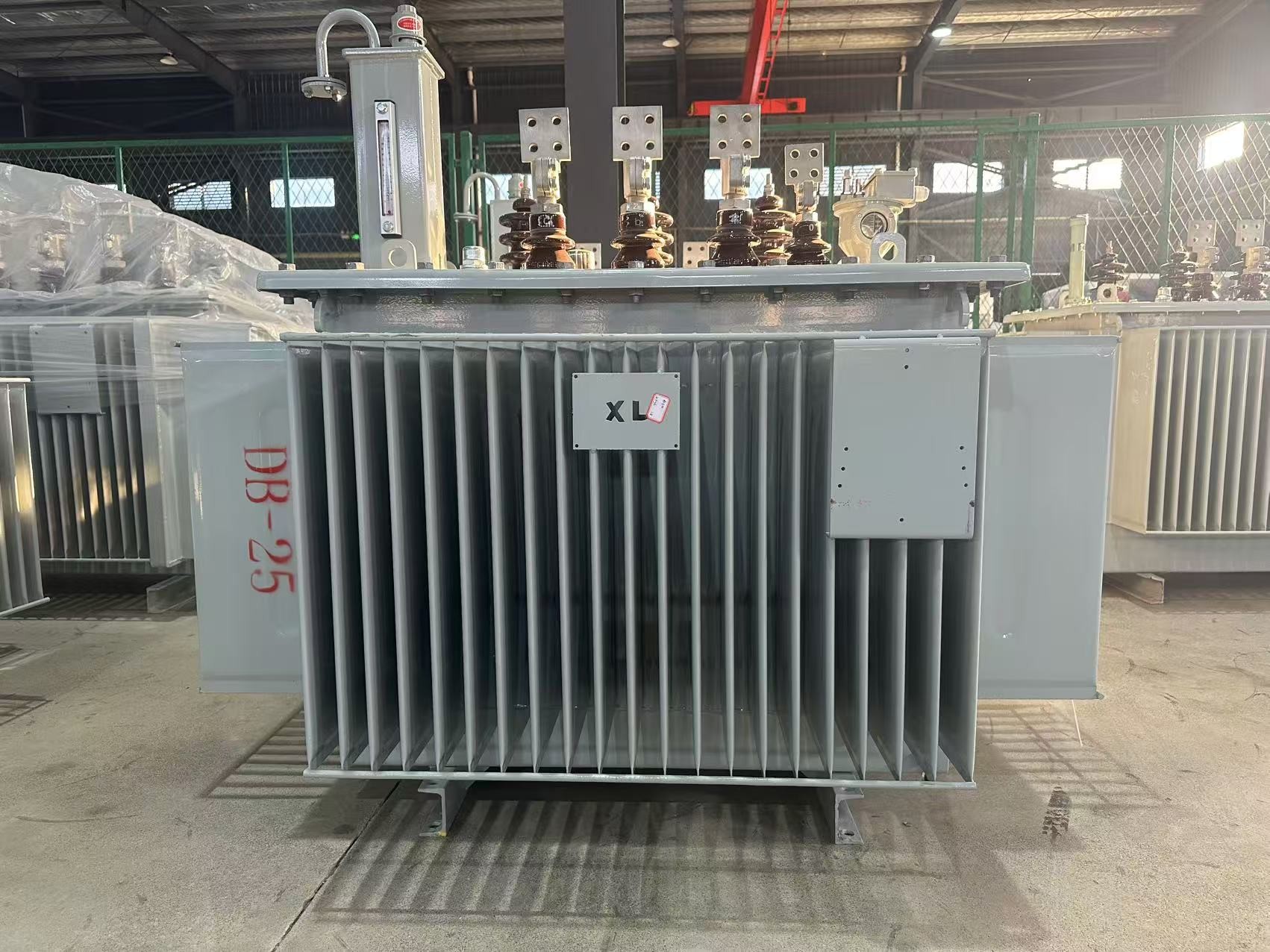

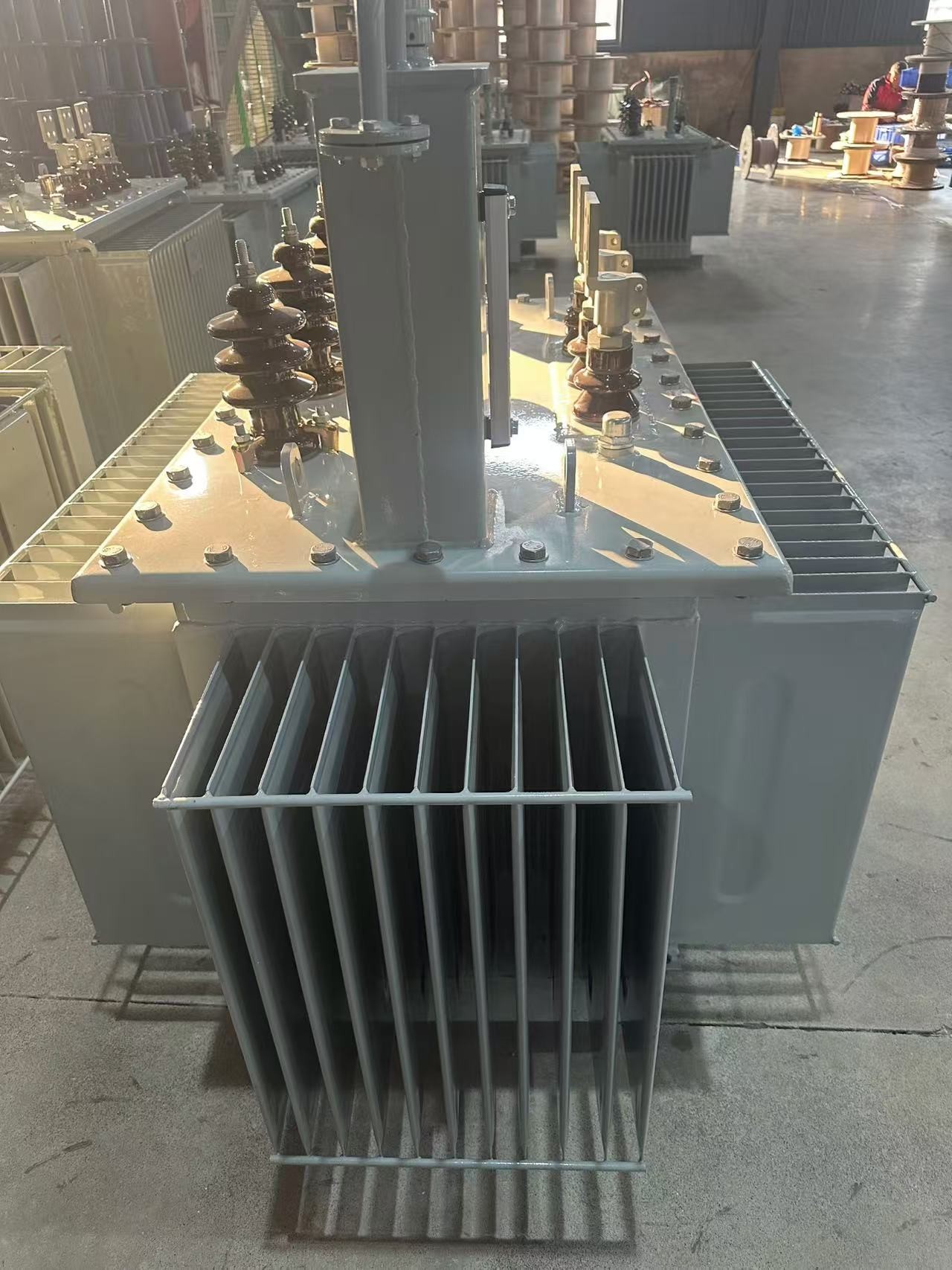

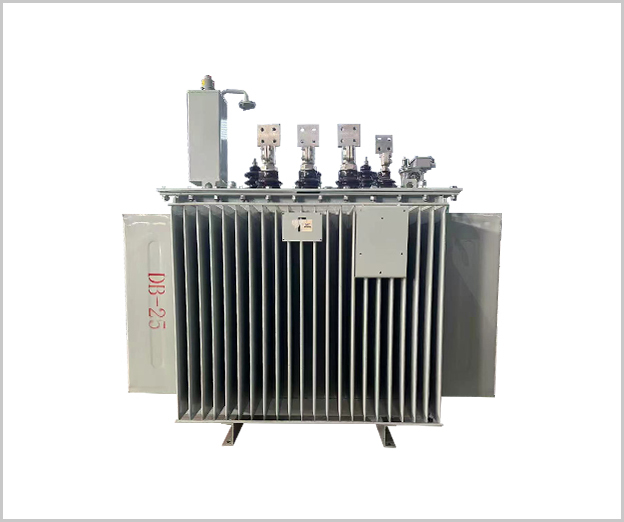

Transformateur d'alimentation par enroulement en cuivre à trois phases immergé dans l'huile de 11 kV/0,415 kV

Transformateur de puissance triphasé 11kV/0.415kV à enroulement en cuivre immergé dans l'huile

Lorsque les électriciens choisissent des transformateurs d'essai pour effectuer des tests de montée en tension, ils se posent souvent la question de savoir s'il faut choisir un type immergé dans l'huile, un type gonflable ou un type sec. Ensuite, la question se pose : pourquoi le même transformateur d'essai existe-t-il en version à huile, à air et sèche ? Cet article répond à vos questions. En raison des différences dans la structure interne des transformateurs d'essai, ils ont été divisés en ces trois types de transformateurs d'essai. Leurs fonctions étaient toutes les mêmes, mais les matériaux d'isolation interne étaient juste différents, ce qui a entraîné les avantages et les inconvénients de chacun des trois types de transformateurs d'essai.
Le transformateur d'essai immergé dans l'huile, comme son nom l'indique, utilise de l'huile isolante interne pour l'extinction de l'arc, avec de nombreux avantages, tels qu'un faible coût, une montée en tension rapide, une résistance élevée à la tension, une maintenance facile et peu coûteuse, etc. S'il est endommagé en cours d'utilisation, il peut être emmené pour remplacer le noyau en cuivre ou l'huile isolante, de sorte que les coûts d'acquisition et d'utilisation sont relativement faibles, mais comme l'intérieur est rempli d'huile isolante, l'équipement est relativement lourd, ce qui n'est pas propice au déplacement en extérieur, et il y a des inconvénients tels que la pollution par l'huile. Le transformateur d'essai gonflable, utilise en interne du gaz SF6 pour l'isolation de l'arc, car il est gonflable, il présente des avantages de petite taille, de légèreté, de propreté et d'absence d'huile, mais si le gaz interne s'échappe, il est très difficile à réparer, ne peut que retourner à l'usine pour s'en occuper, l'utilisation est plus problématique, et le coût de l'équipement est relativement élevé, ce qui entraîne une augmentation naturelle du prix. Le transformateur d'essai de type sec, utilisant le noyau de fer interne plus la technologie de moulage à l'époxy, un seul moulage, il n'y a pas de gaz et n'utilise pas d'huile isolante, faible coût, bon marché, mais de grande taille, de poids, en même temps, car il s'agit d'un seul moulage, si les dommages internes, presque impossible à réparer, l'utilisation du processus, la nécessité pour les utilisateurs d'être particulièrement prudents, de sorte que les petits projets généraux aiment davantage utiliser l'équipement. Dans l'ensemble, les transformateurs immergés dans l'huile, remplis de gaz et de type sec ont leurs propres avantages et inconvénients, pour répondre aux différents besoins des différents électriciens.
