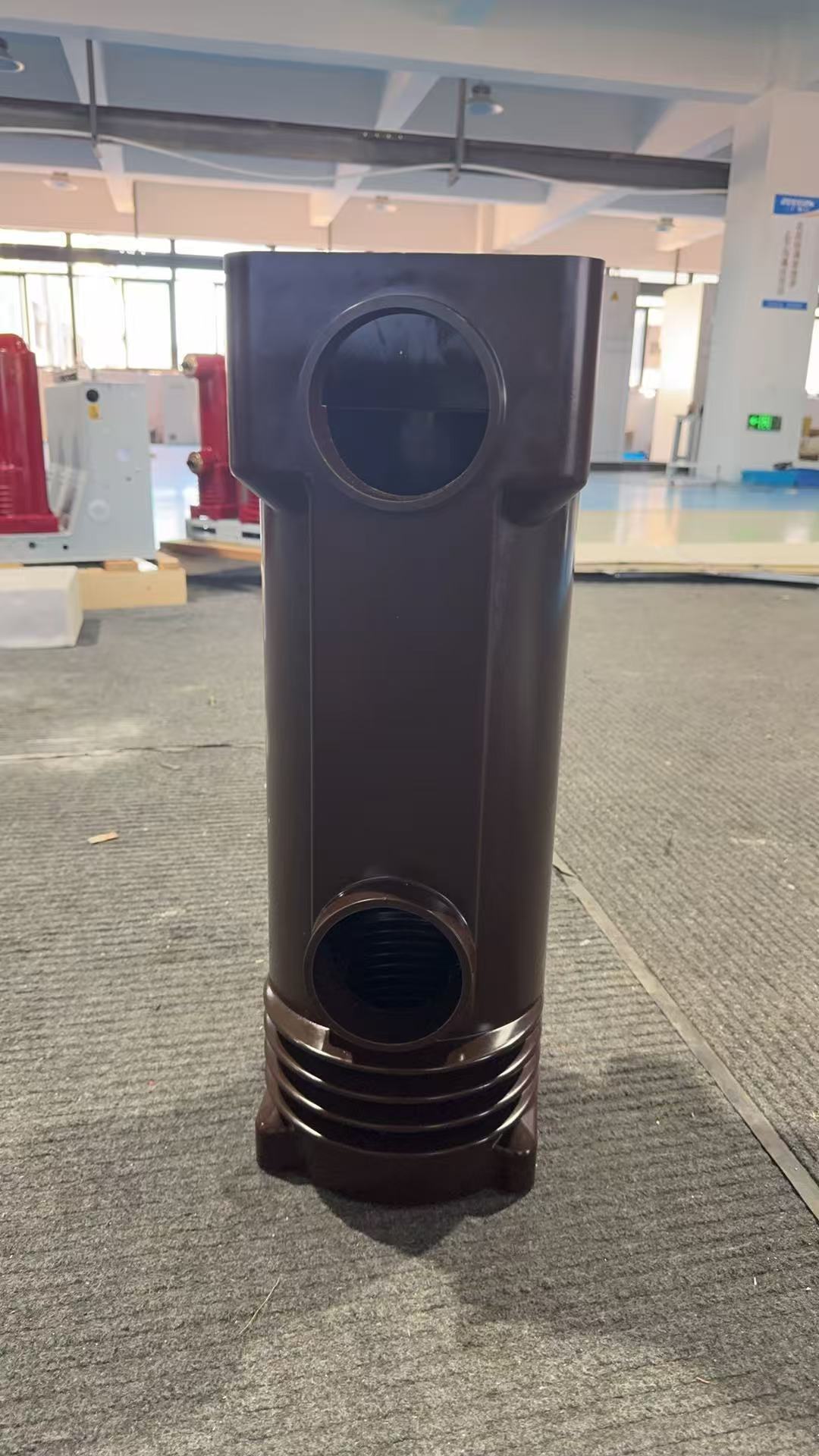

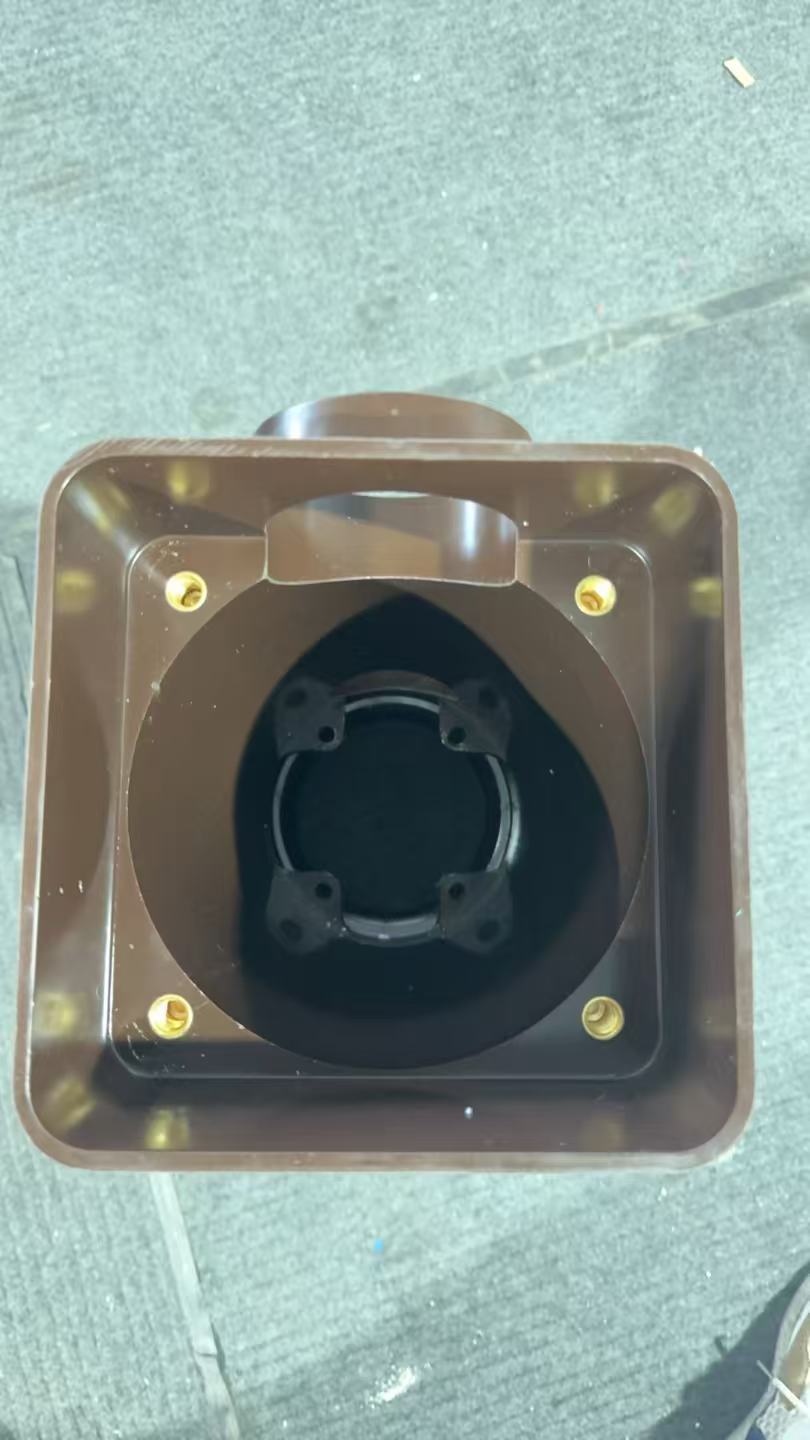

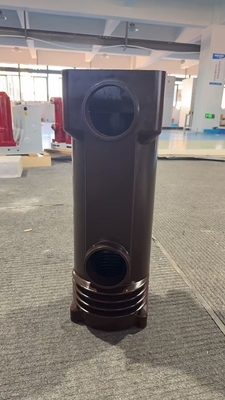

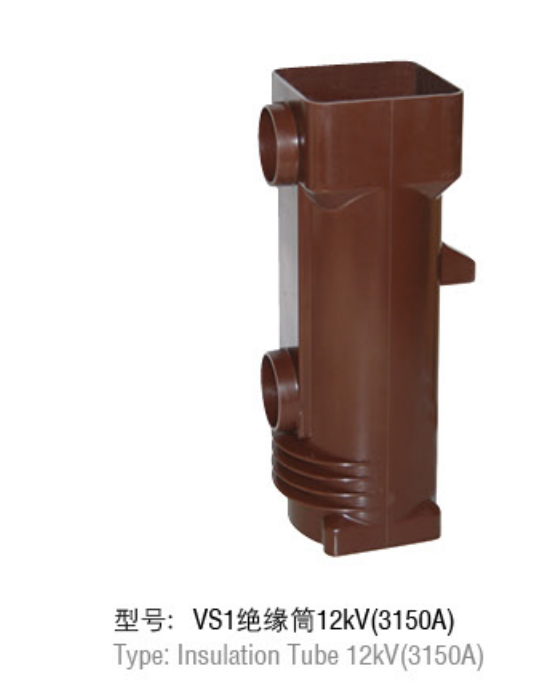

Isolateur en résine époxy de 11 kV avec disjoncteur sous vide 3150A

Isolateur en résine époxy de 11 kV avec disjoncteur sous vide 3150A

Le noyau est maintenu aux limites supérieure et inférieure sans verrouillage mécanique, et le courant dans la bobine de fermeture ou de séparation produit un potentiel magnétique.

Le champ magnétique produit par la bobine et le champ magnétique produit par l'aimant permanent sont superposés et synthétisés par le champ magnétique.avec la tige de conduite fixée dessus, est actionné par la force magnétique synthétique et le corps de l'interrupteur est allumé et éteint à la vitesse spécifiée.Ce mécanisme est appelé une structure bistable à deux bits parce que le noyau de fer en mouvement peut être maintenu sans aucune consommation d'énergie aux deux extrémités du voyageDans le mécanisme électromagnétique traditionnel, le noyau en mouvement est maintenu à une extrémité du trajet par l'action d'un ressort, tandis qu'à l'autre extrémité du trajet, le noyau en mouvement est maintenu à une extrémité du trajet par l'action d'un ressort.il est protégé par un verrou mécanique ou par une énergie électromagnétiqueD'après ce qui précède, l'actionneur à aimant permanent est une combinaison spéciale d'électromagnéte et d'aimant permanent pour réaliser le mécanisme de fonctionnement traditionnel des disjoncteurs de toutes les fonctions:aimant permanent au lieu du traditionnel..

VS1-12 / M disjoncteur ((avec actionneur d'aimant permanent) utilisant une chambre d'extinction d'arc sous vide, sous vide comme milieu d'extinction d'arc et d'isolation, la chambre d'extinction d'arc a une très haute vérité
VS1-12 VS1-12 Disjoncteur sous vide, vides, lorsque le contact et les contacts statiques sont électriquement divisés sous l'action du mécanisme d'actionnement,un arc de vide sera généré entre les contacts, et en raison de la structure particulière du contact, un champ magnétique longitudinal approprié sera généré dans l'espace de contact,qui fera en sorte que l'arc de vide reste diffusable et se répandra uniformément sur la surface de contact, maintenir une faible tension d'arc lorsque le courant est naturel, l'ion résiduel,La vapeur d'électron et de métal peut être combinée ou assemblée sur la surface de contact et protégée sur un ordre de grandeur d'une microseconde.Comme le disjoncteur à vide utilise un champ magnétique pour contrôler l'arc de vide,Il a une capacité de rupture de courant forte et stable.
