1250A / 11kv Solides intérieurs entièrement isolés
Détails sur le produit
| Degré de protection | IP 50 | Tension locale évaluée | CA, 220 |
|---|---|---|---|
| Fréquence | 50Hz | Tension assignée d'isolement | 11kV |
| Altitude | ≤2000m | Température ambiante | -5℃~+ 40℃ |
| La température minimale sous le magasin et le transport | -30℃ | Humidité relative | ≤90% |
| Mettre en évidence | 1250A indoor load breaker switch,11kv fully insulated switchgear,enclosed ring net switchgear |
||
Description de produit

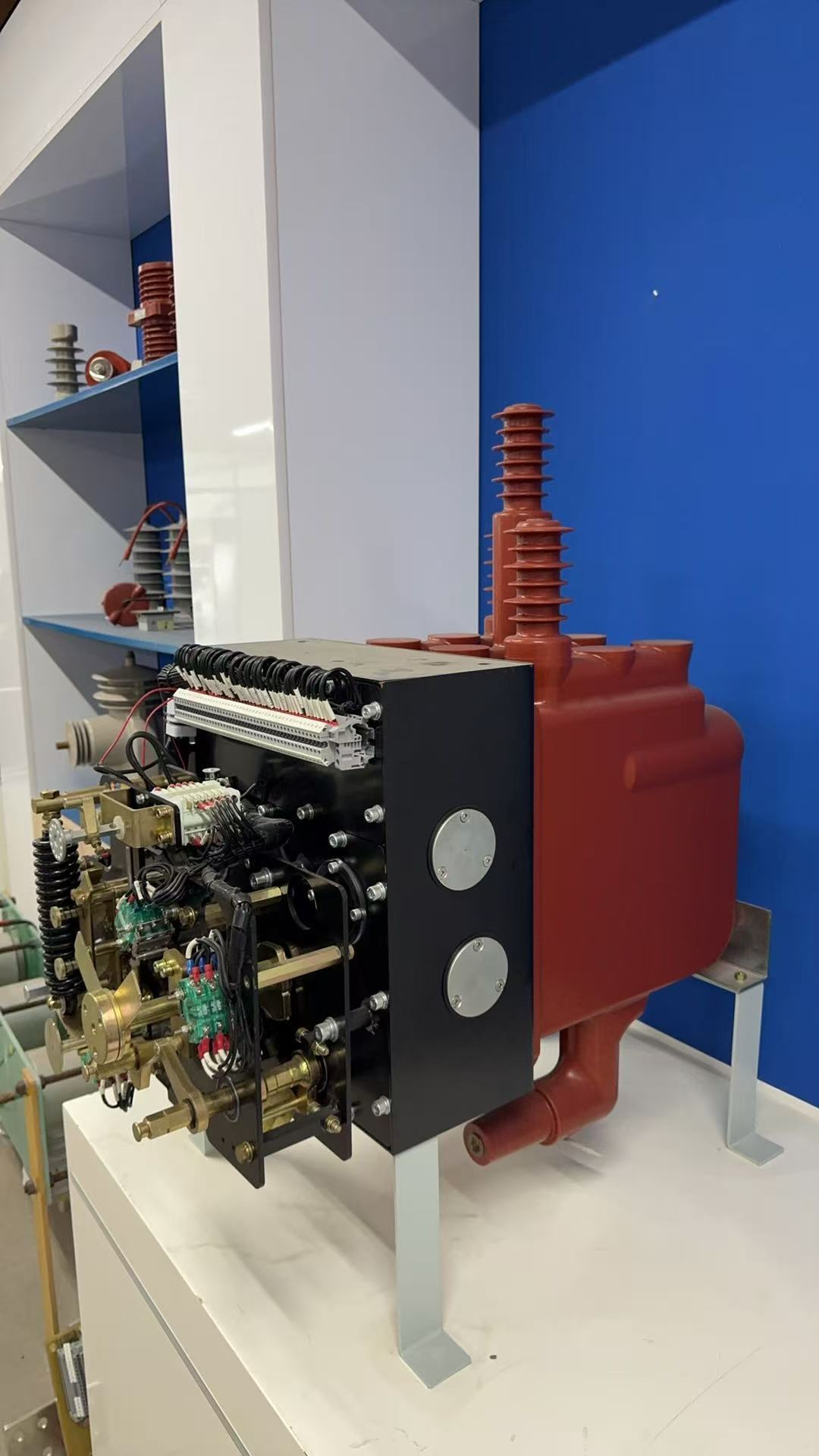

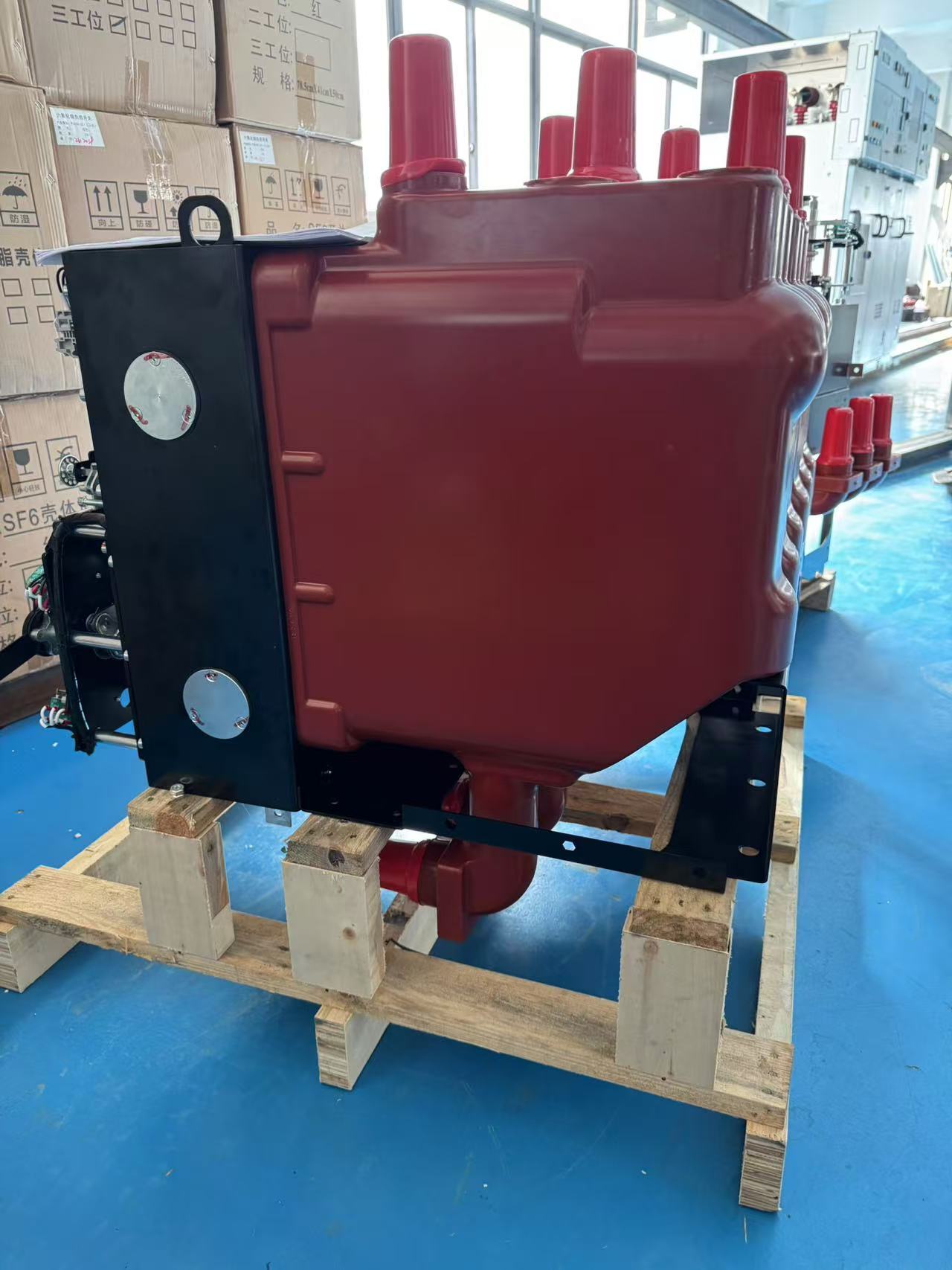

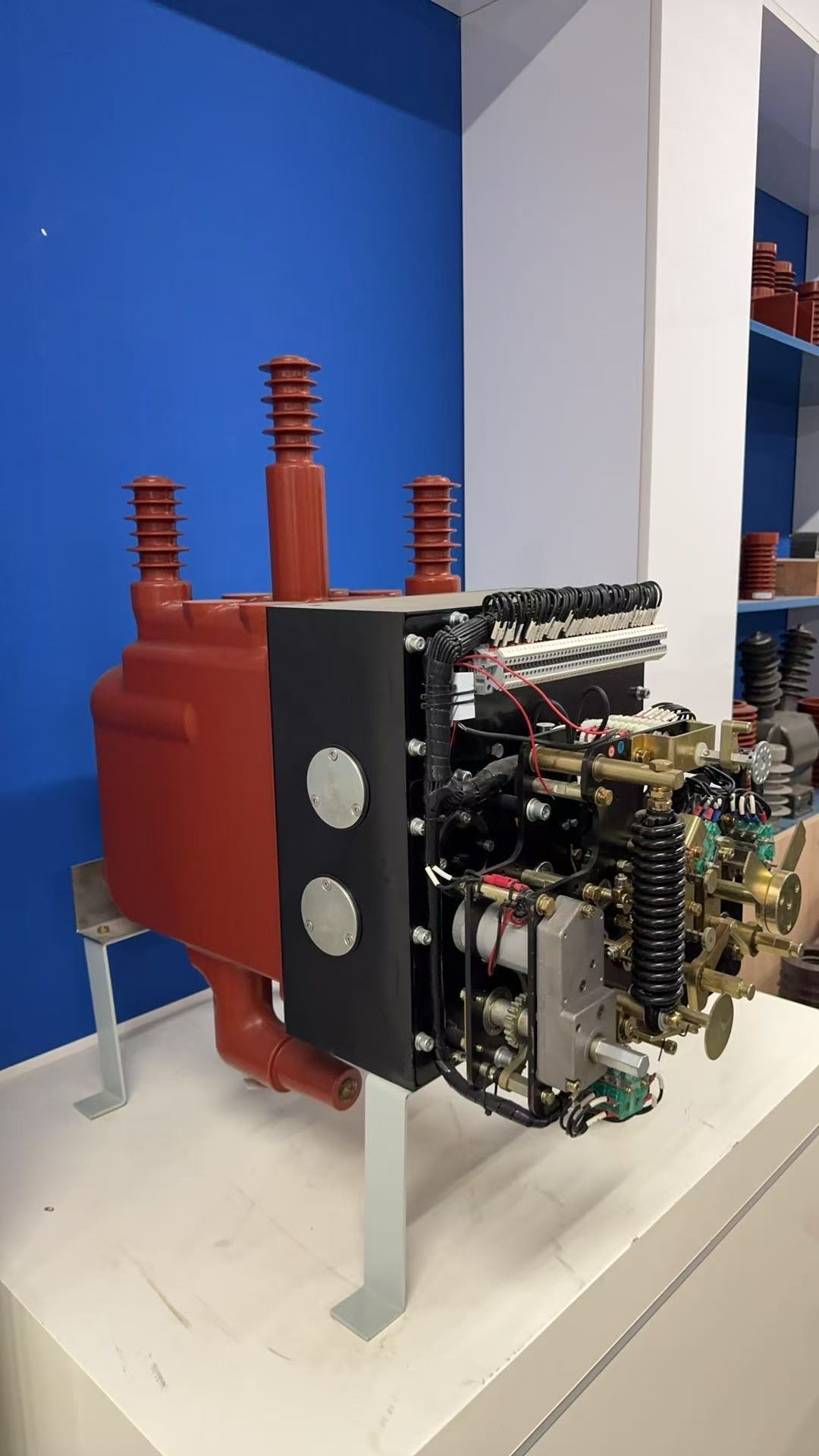

1250A /11kv Appareillage de commutation intérieur solide entièrement isolé à anneau
Introduction générale :
L'appareillage de commutation basse tension série GCK (ci-après dénommé appareillage) est un équipement complet de distribution d'énergie pour les systèmes à 3,6 ~ 24 kV, triphasés AC 50 Hz, à jeu de barres unique et à jeu de barres sectionnalisé. Il est principalement utilisé pour la transmission d'énergie des générateurs moyens/petits dans les centrales électriques ; la réception, la transmission d'énergie pour les sous-stations dans la distribution d'énergie et le système d'alimentation des usines, des mines et des entreprises, et le démarrage de grands moteurs haute tension, etc., afin de contrôler, protéger et surveiller le système.
L'appareillage est conforme aux normes IEC298, GB3906-91. En plus d'être utilisé avec le disjoncteur à vide domestique VS1, il peut également être utilisé avec le VD4 d'ABB, le 3AH5 de
le ZN65A domestique, et le VB2 de GE, etc., c'est vraiment un équipement de distribution d'énergie performant. Afin de répondre aux exigences de montage mural et de maintenance frontale, l'appareillage est équipé d'un transformateur de courant spécial, de sorte que l'opérateur puisse le maintenir et l'inspecter devant le compartiment.
Environnement de service :
a) Température de l'air : Température maximale : +40°C ; Température minimale : -15°C
b) Humidité : Humidité moyenne mensuelle 95 % ; Humidité moyenne quotidienne 90 %.
c) Altitude au-dessus du niveau de la mer : Altitude d'installation maximale : 1000M.
d) Air ambiant non visiblement pollué par des gaz, vapeurs, etc. corrosifs et inflammables.
e) Pas de secousses violentes fréquentes
Paramètres techniques :
| Degré de protection | 1P40 |
| Tension de fonctionnement nominale | AC, 380(V) |
| Fréquence | 50Hz |
| Tension d'isolement nominale | 660V |
| Conditions de fonctionnement | |
| Environnement | Intérieur |
| Altitude | ≤2000m |
| Température ambiante | -5℃~+ 40℃ |
| La température minimale lors du stockage et du transport | -30℃ |
| Humidité relative | ≤90% |
| Capacité du moteur de commande (kW) | 0.4~155 |
Structure de l'appareillage :
1. L'appareillage est composé d'un compartiment et de pièces amovibles (appelées chariots). Le compartiment est séparé en plusieurs compartiments fonctionnels par une tôle métallique, y compris le compartiment des jeux de barres, le compartiment du disjoncteur, le compartiment des câbles et le compartiment basse tension
2. Les pièces amovibles de l'appareillage peuvent être équipées d'un chariot VCB, d'un chariot de transformateur de tension, d'un chariot de parafoudre et d'un chariot de fusibles.
3. Des dispositifs de décharge de pression sont installés au-dessus du compartiment du chariot, du compartiment des jeux de barres et du compartiment des câbles. Une bague d'étanchéité spéciale sur la porte scelle la porte du panneau.
4. En cas de défauts à l'intérieur des compartiments entraînant un arc, la pression augmente à l'intérieur de l'appareillage et le dispositif de décharge de pression situé sur le dessus s'ouvre automatiquement pour libérer la pression et le gaz à haute température. De cette façon, il peut assurer la sécurité du personnel d'exploitation et de l'appareillage.
À propos de nous
Wenzhou Qiupu Electric Power Co., Ltd. est située dans la zone de développement économique de Yueqing, province du Zhejiang. C'est une entreprise de haute technologie spécialisée dans la recherche et le développement, la production et la vente de produits d'énergie électrique tels que les disjoncteurs, les transformateurs, les commutateurs de distribution d'énergie et les équipements électriques haute et basse tension.
Nos produits sont largement utilisés dans les domaines financiers, des communications, municipaux, des transports, de l'énergie, de la construction, de l'aérospatiale, du contrôle industriel et d'autres domaines importants, ont remporté les éloges de la majorité des utilisateurs et ont signé un accord de coopération à long terme.
FAQ
Q1 : L'OEM/ODM est-il disponible ?
A1 : Oui, il l'est ! Nos produits peuvent être personnalisés. Nous avons des équipes de conception et d'ingénierie, nous pouvons personnaliser les produits selon les dessins ou les exigences des clients.
Q2 : Quel est votre MOQ ?
A2 : Un jeu.
Q3 : Quel est le délai de livraison ?
A3 : Cela dépend de la quantité de votre commande et prend normalement environ 20 à 30 jours.
Q4 : Comment contrôlez-vous la qualité ?
A4 : Nous avons une équipe de contrôle qualité conforme au TQM pour garantir la qualité. Chaque étape est conforme aux normes. En même temps, nous prendrons des photos et des vidéos pour vous si vous en avez besoin. Chaque produit sera entièrement assemblé et soigneusement testé avant l'emballage et l'expédition.
Q5 : Quelle est la durée de la garantie ?
A5 : Dans un délai d'un an à compter de la date de vente, en cas de problème avec les accessoires, il vous suffit de fournir les photos de l'accessoire endommagé, puis nous fournirons un accessoire gratuit. Selon le nombre de produits, nous fournirons gratuitement des accessoires facilement endommageables. Nous pouvons également fournir un support technique si vous en avez besoin.
