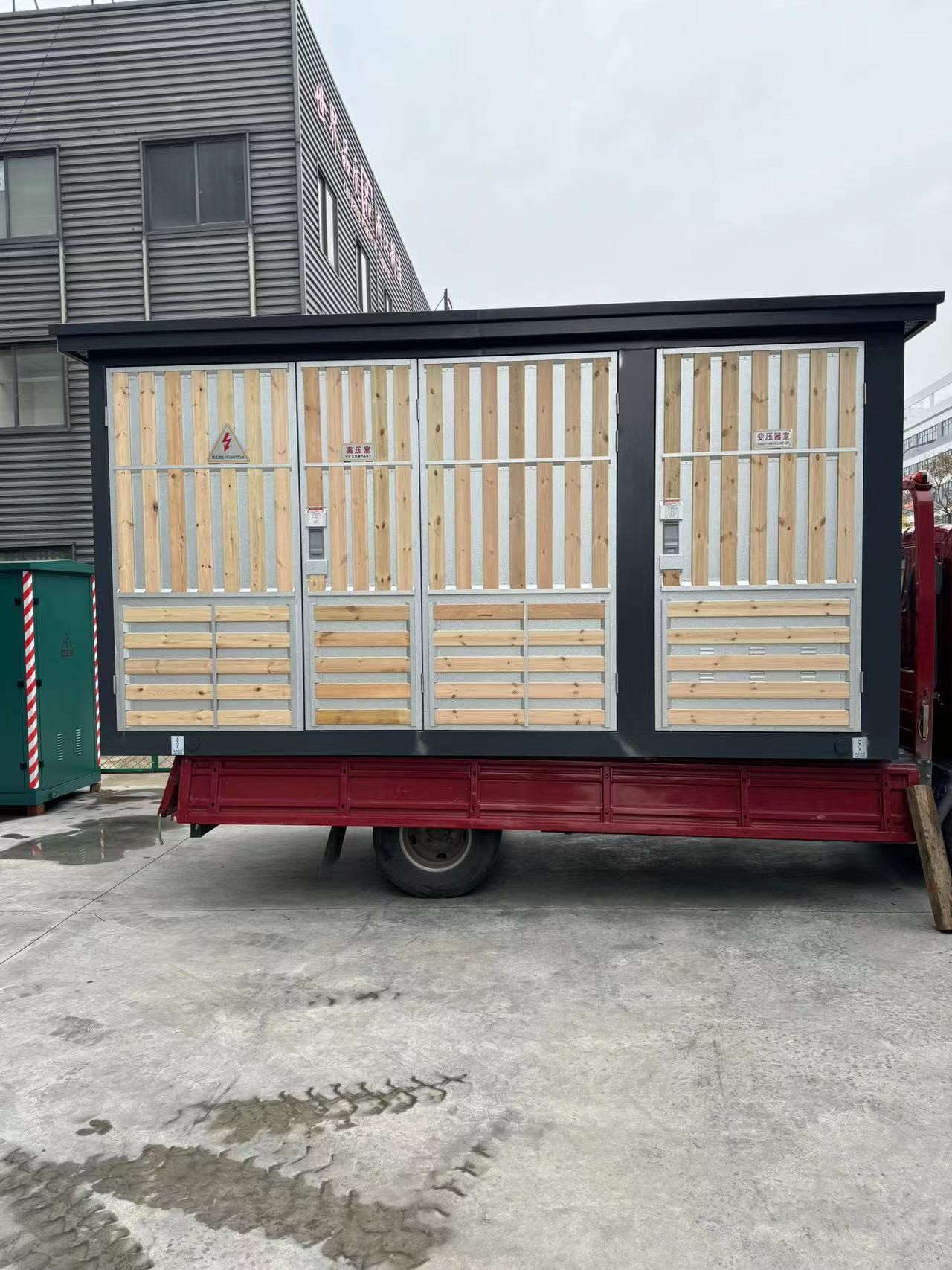

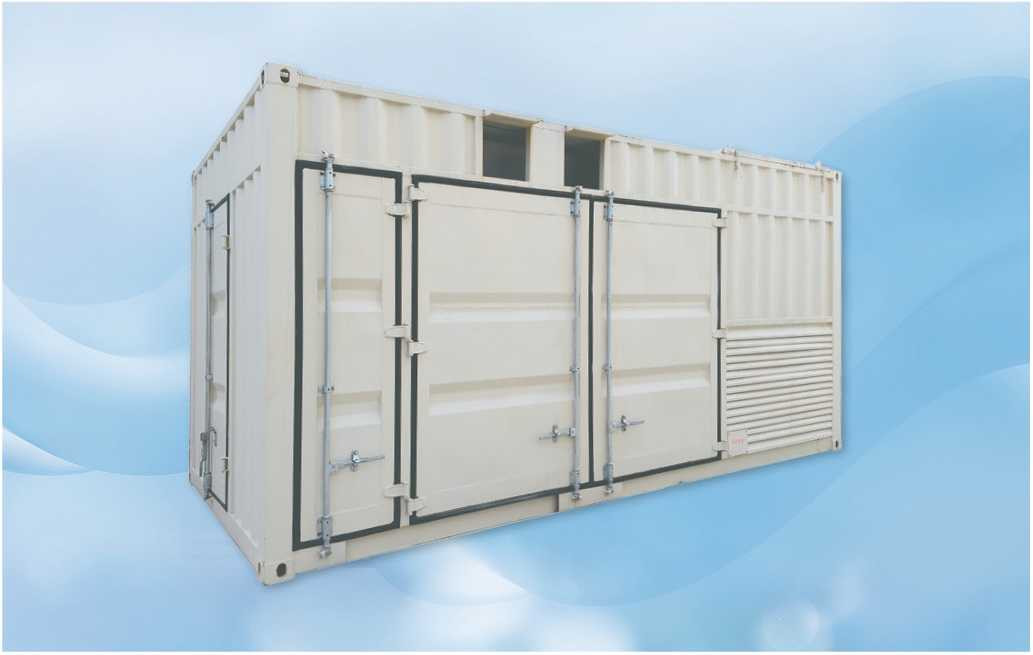

Components de commutateurs électriques de 10 kV Sous-station préfabriquée modulaire intelligente

description du produit

La sous-station préfabriquée intelligente modulaire ZMSIB 220kV et inférieure est une nouvelle génération de sous-station intelligente promue par le State Grid. Elle présente une sécurité et une fiabilité, un faible encombrement, une courte période de construction, une apparence petite et exquise, une longue durée de vie, aucune radiation, un faible bruit, des avantages tels qu'une disposition flexible. Le transformateur principal adopte des produits de pointe mondiaux, qui sont sûrs et fiables, à faible bruit, sans fuite, sans noyau suspendu ; l'ensemble de la station n'a pas de conducteurs exposés, pas d'équipement électrique exposé, et une bonne protection de l'enceinte pour éviter les accidents ; l'ensemble de la station a une disposition compacte. Par rapport aux sous-stations de construction civile, la surface au sol et la hauteur sont réduites de plus de 30 %, ce qui réduit l'occupation de l'espace urbain ; tous les équipements de la sous-station adoptent le concept de conception modulaire de blocs de construction, et chaque module réalise une production en usine, une construction par assemblage, et des travaux de génie civil sur site. Par rapport aux sous-stations de construction civile conventionnelles, la quantité d'installation d'équipement a été réduite de plus de 70 %, et la charge de travail d'installation d'équipement a été réduite de plus de 80 % ; l'équipement n'a pas besoin d'être fermé lors de son entrée sur le site, et il n'y a pas de pollution par la poussière et le bruit pendant le processus de construction ; améliorer l'harmonie de l'urbanisme et s'intégrer à l'environnement environnant ; le transformateur est placé dans une cabine préfabriquée, et le bruit de la sous-station est réduit à moins de 40 décibels grâce à la technologie de pare-feu, à la technologie d'écran acoustique et à la technologie de blindage électromagnétique pour répondre aux exigences de l'évaluation d'impact environnemental de la ville et éliminer la pollution sonore dans les quartiers résidentiels environnants ; en raison de la réalisation de la modularisation des sous-stations, elle peut être disposée de manière flexible en fonction de la topographie du site, résolvant ainsi pleinement les difficultés d'acquisition de terrains, de construction et d'implantation des sous-stations centrales urbaines. C'est un nouveau mode de construction de sous-stations.

Caractéristiques de la sous-station

Rapide - cycle de production en usine de 3 mois, cycle de construction sur site de 1 mois.
•Petit - petite surface, qui est 30 % à 70 % plus petite que celle de la construction de sous-stations conventionnelles.
•La coque fine adopte la technologie internationale avancée de six anti-corrosion, 30 ans sans corrosion, durée de vie de 60 ans. L'équipement électrique principal adopte un équipement sans entretien, qui est sûr et fiable. Technologie de traitement exquise, conception d'apparence exquise.
•Économie - la conception standardisée, le traitement en usine et la construction préfabriquée peuvent permettre d'économiser 5 % à 10 % de l'investissement global de l'ensemble de la station. Disposition compacte de la sous-station, utilisant une technologie d'intégration de système avancée, économisant 30 % à 70 % des ressources foncières.
•La structure modulaire flexible de blocs de construction peut adopter un mode de construction modulaire flexible en fonction de la situation géographique du site, ou elle peut être construite par phases selon le plan à long terme actuel ; la migration est pratique, et l'ensemble du site peut être déplacé dans les plus brefs délais.

Champ d'application

Les produits peuvent être utilisés non seulement dans les zones centrales urbaines pour résoudre le problème de l'implantation difficile des sous-stations conventionnelles, mais aussi largement utilisés dans les industries énergétiques traditionnelles telles que le charbon et le pétrole, et les nouvelles industries énergétiques telles que le photovoltaïque et l'éolien. Dans le même temps, grâce à sa conception "modulaire de blocs de construction", son mode de production et d'assemblage de transport, il est particulièrement adapté aux endroits où le transport routier est difficile, tels que les banlieues et les régions montagneuses éloignées.

solution

Utilisation de l'équipement électrique le plus fiable au monde, combinant la technologie d'intégration de système des armoires de sous-stations extérieures de type boîte et la technologie originale de fabrication de cabines préfabriquées, la sous-station est divisée en modules selon les fonctions et les normes
Conception, production en usine et construction modulaire. Selon les différentes configurations des diverses sous-stations, différents modules sont sélectionnés pour réaliser la combinaison modulaire. Il présente les caractéristiques d'un faible encombrement, d'une courte période de construction, d'une grande sécurité et fiabilité, et d'une belle apparence, ce qui subvertit complètement la tradition. Le mode de construction des sous-stations résout complètement le problème de la difficulté d'implantation des sous-stations centrales urbaines de grande et moyenne taille.                                                                                                                  Conception modulaire, l'ensemble de la station est divisé en six types de modules de distribution :
Module électrique combiné GIS préfabriqué de cabine 110kV
Module de station de commutation préfabriquée de cabine 10kV, module d'équipement combiné préfabriqué de cabine, module de transformateur préfabriqué de cabine                                                                                                                  Bobine d'arc de transformateur de mise à la terre de type cabine préfabriquée 10kV
Système de compensation de puissance réactive de type cabine préfabriquée 10kV                                                                       Disposition des sous-stations de type compact :

description du produit
Réduit considérablement l'espace au sol
Disposition tridimensionnelle originale de cabines préfabriquées
Les appareils électriques combinés GIS de type cabine préfabriquée 110kV sont placés sur le dessus pour économiser de l'espace
La station de commutation 10kV de type cabine préfabriquée et la cabine préfabriquée de l'équipement combiné secondaire sont disposées en forme de produit fini Série de sous-stations de type boîte                                                                                            Disposition symétrique du transformateur de cabine préfabriquée                                                                                       Le passage de sécurité est aménagé entre la sous-station tridimensionnelle et le transformateur
Construction modulaire flexible selon la topographie du site                                                                           • La méthode de câblage 10kV peut être conçue de manière flexible selon les besoins de l'utilisateur, et l'appareil électrique combiné GIS horizontal est développé conjointement avec , qui est entièrement sans entretien ;
• Le système 10kV est une barre omnibus simple, et des armoires de commutation fixes haut de gamme telles que et ABB sont utilisées, qui sont entièrement sans entretien ;
• Adopter un système de compensation fixe, et configurer un module de bobine d'arc de transformateur de mise à la terre selon les besoins de la construction de la station ;
• Sous-station de gestion et de contrôle intelligente, sans entretien, sans surveillance ;
• L'apparence artistique est en harmonie avec l'environnement urbain ;
• La cabine préfabriquée adopte les technologies avancées mondiales telles que la technologie de moussage à double plaque d'acier, la technologie de six couches anti-corrosion et l'isolation à pont thermique cassé, ce qui répond pleinement aux exigences de durée de vie de 60 ans du bâtiment principal de la sous-station ;
• La technologie brevetée de dépoussiérage par micro-pression positive, la technologie d'isolation du corps de la boîte et la technologie de contrôle environnemental intelligent créent un environnement d'exploitation à température et humidité constantes et sans poussière pour l'équipement électrique, surpassant les sous-stations intérieures traditionnelles ; • Les dimensions de chaque module de cabine préfabriquée adoptent un module standardisé pour répondre aux exigences de transport sans dépasser les limites.
