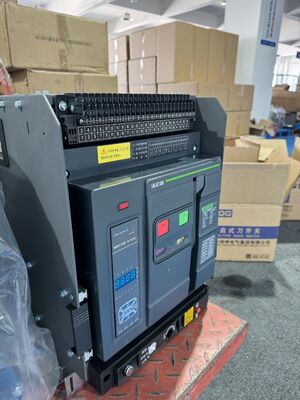

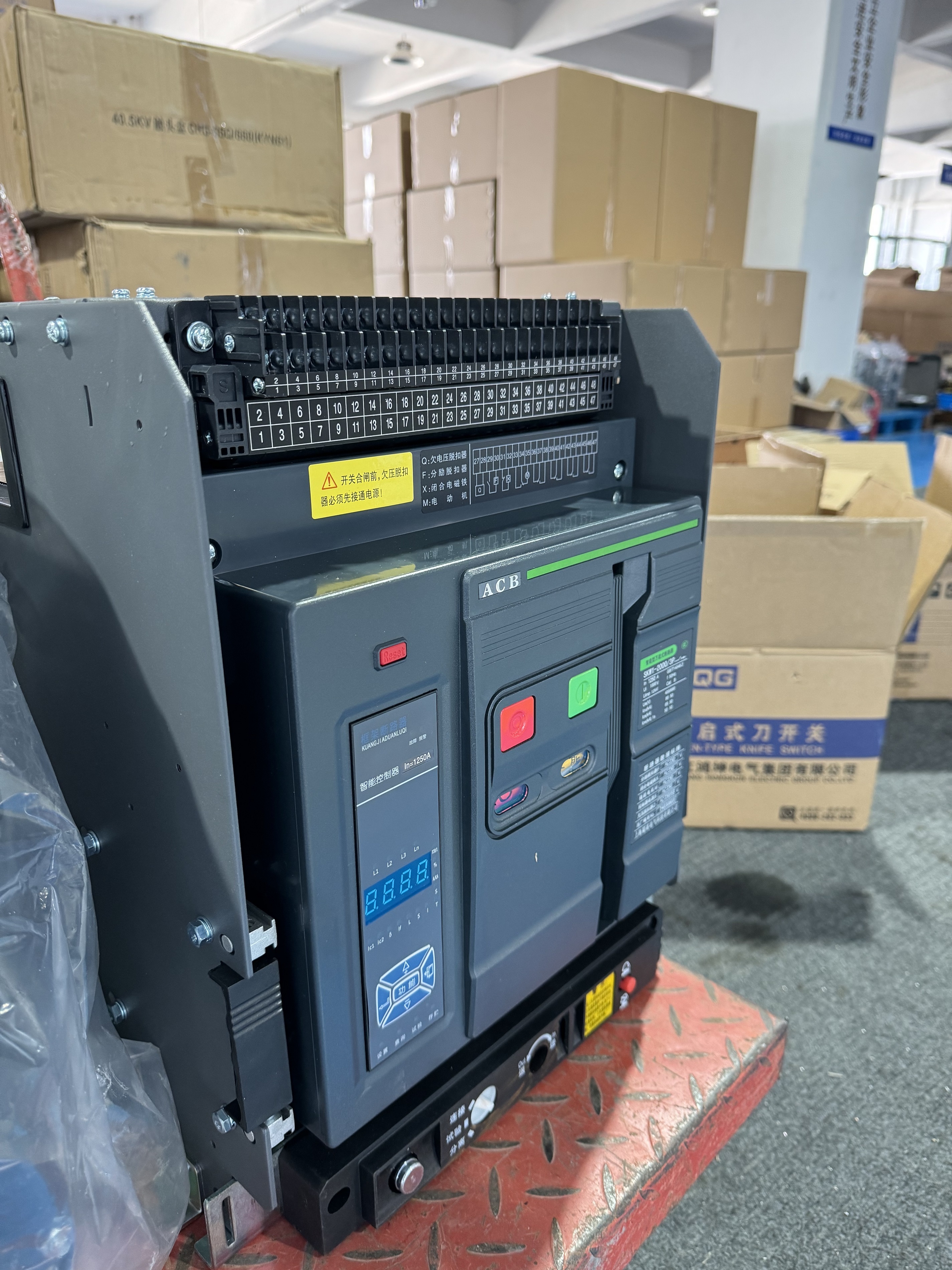

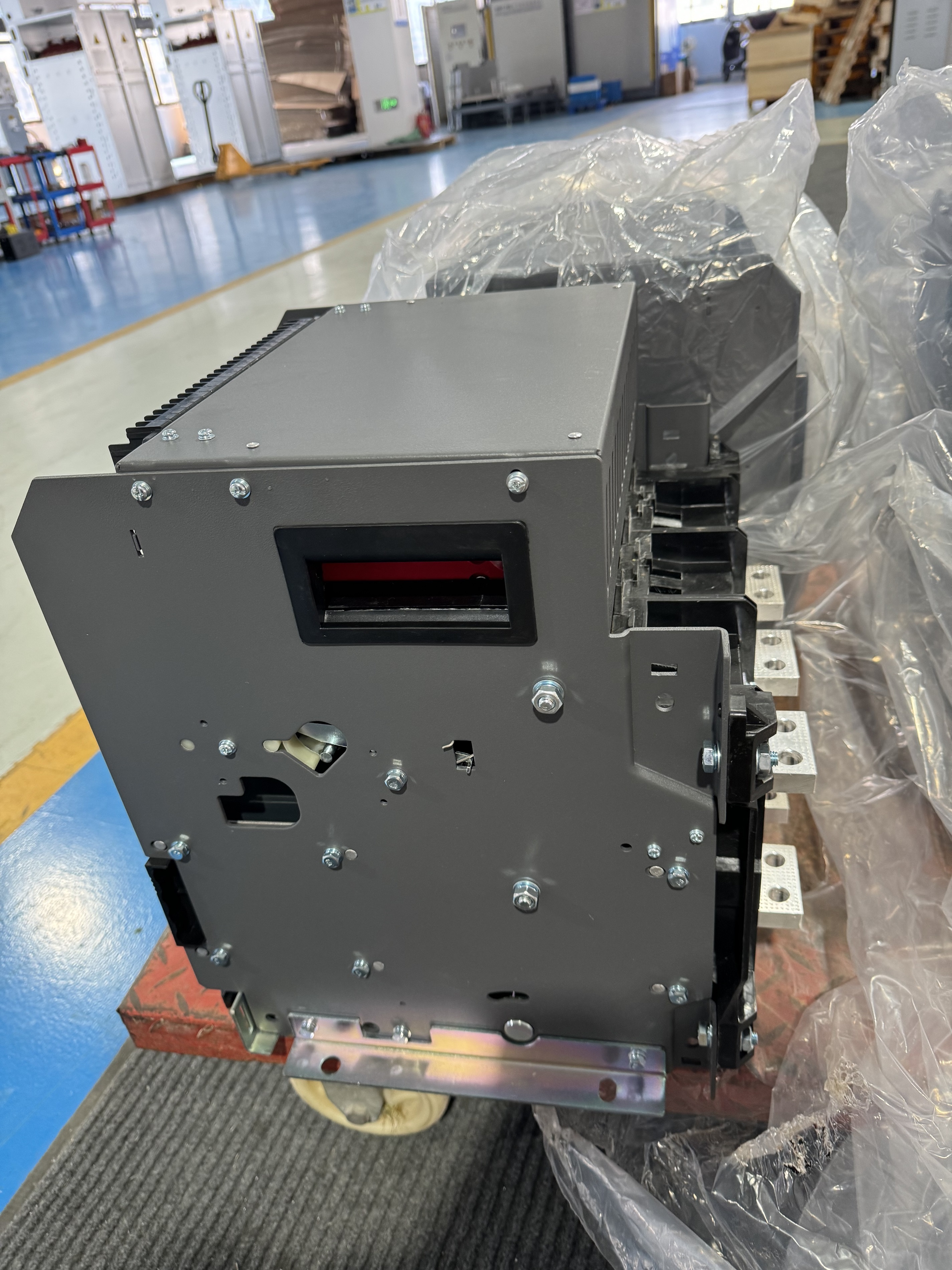

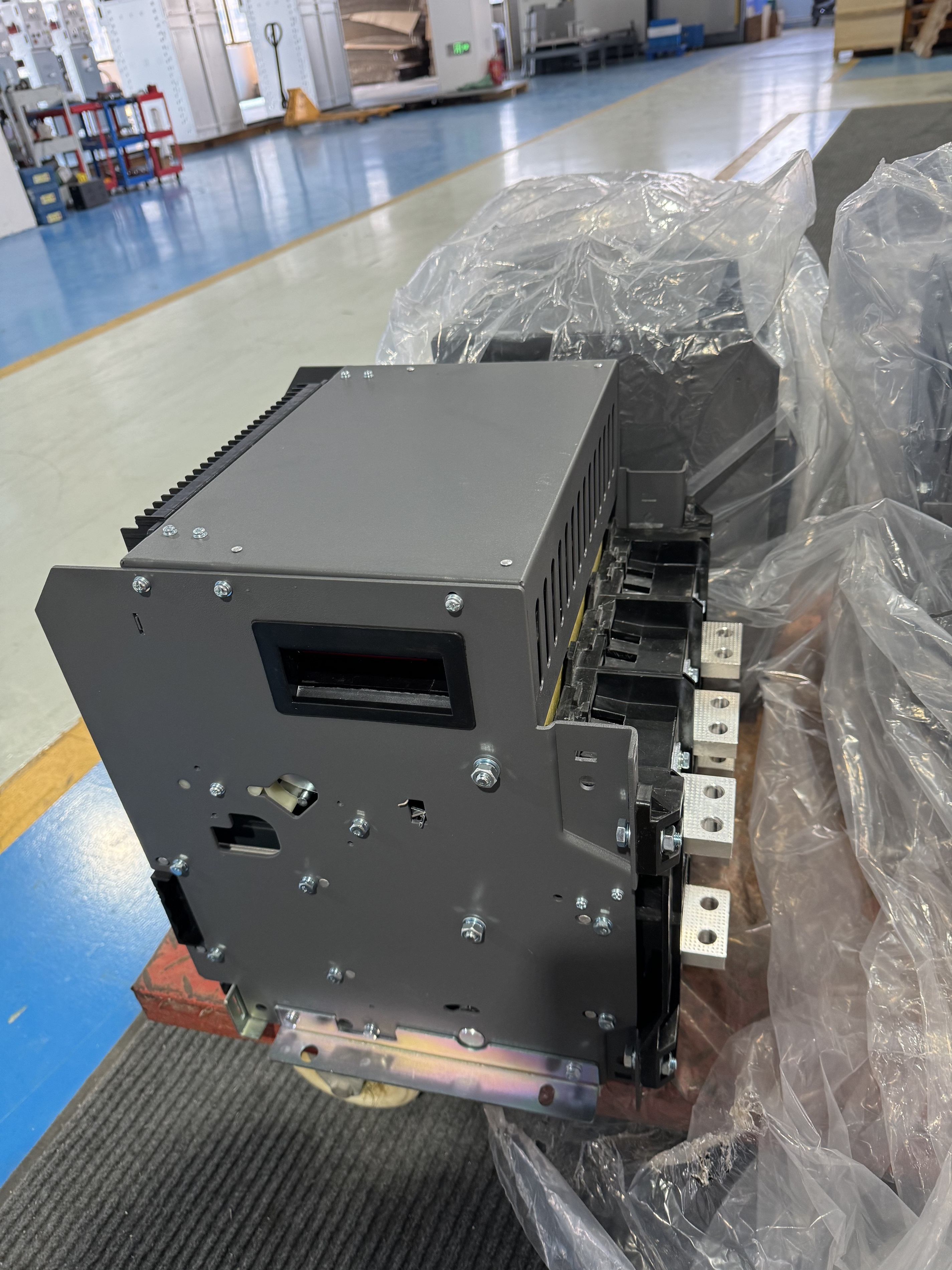

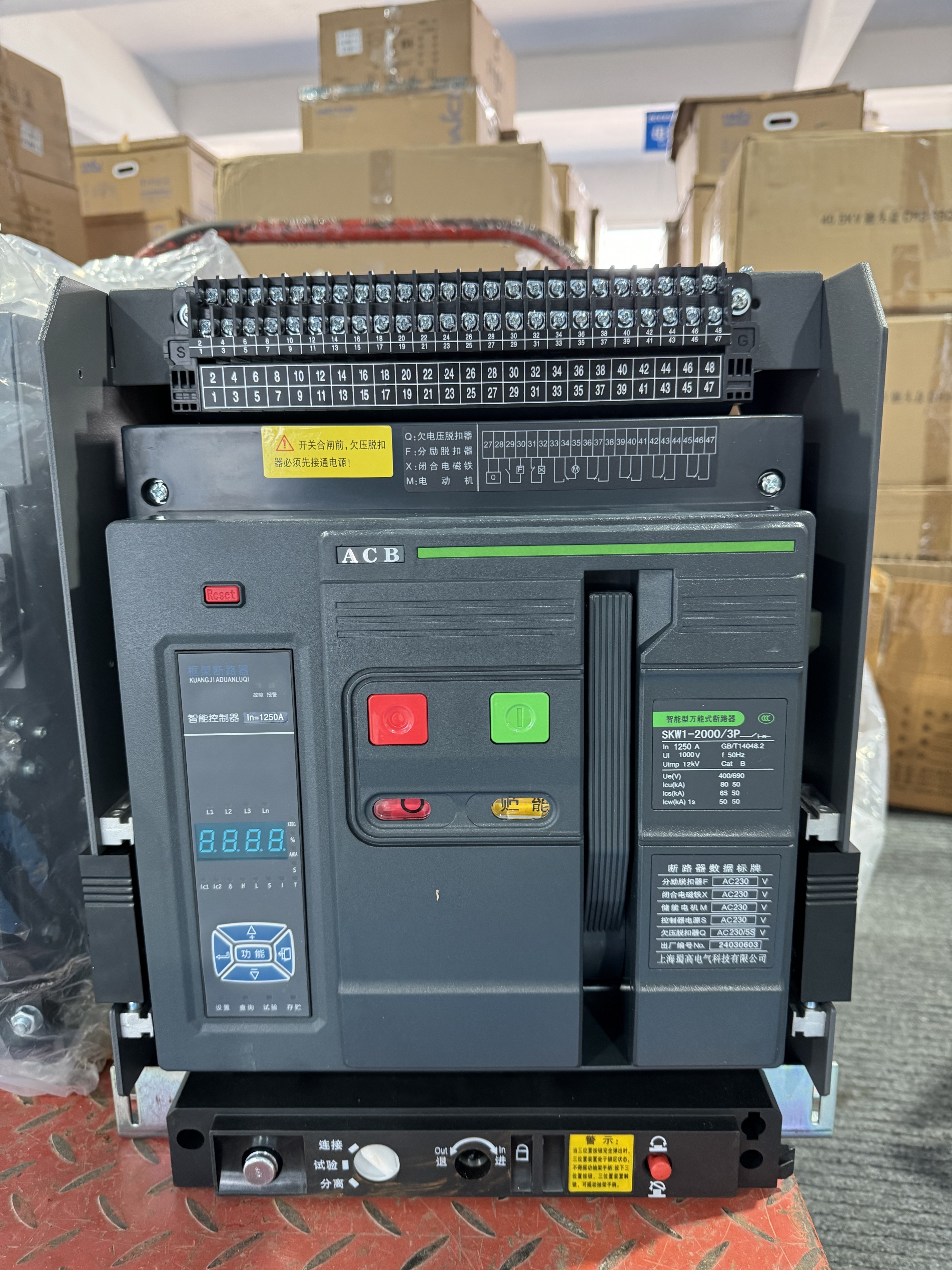

disjoncteur de cas moulé par 6300A

6300A Détecteur de circuit moulé

Introduction au projet

Les disjoncteurs basse tension (ci-après dénommés "disjoncteurs") sont adaptés au réseau de distribution à 50 Hz CA, à une tension nominale allant jusqu'à 660 V (690 V) ou moins,et courant nominal de 400 A à 6300 A, est utilisé pour distribuer l'énergie électrique et protéger les circuits et l'équipement d'alimentation électrique est protégé contre les défauts tels que la surcharge, la sous-tension, le court-circuit, la mise à la terre monophasique, etc.Le disjoncteur a une fonction de protection intelligente et une protection sélective précise, ce qui permet d'améliorer la fiabilité de l'alimentation et d'éviter des pannes de courant inutiles.Il peut effectuer quatre télécommandes pour répondre aux exigences du centre de contrôle et du système d'automatisationLe disjoncteur a une tension de résistance à l'impulsion de 8000V à une altitude de 2000 mètres (différentes altitudes sont corrigées selon la norme,et le maximum n'est pas supérieur à 12000V) Le disjoncteur peut être utilisé comme isolateur sans contrôleur intelligent et sans capteur, marqué comme un.
Le disjoncteur répond aux normes de GB14048.2 "Interrupteur de basse tension des appareils de commutation et de commande" et IEC60947-2 "Interrupteur de basse tension des appareils de commutation et de commande"

Caractéristique

1. a 3 poteaux et 4 poteaux, de type tiroir et de type fixe, peut être installé dans la ligne;
2. possède une variété de contrôleurs intelligents, fournissant différentes fonctions: fonction intelligente, fonction affichage.
3. fonction de réglage, fonction de surveillance, fonction de mémoire de défaut, peut apporter une interface de communication pour réaliser la télémétrie, réglage à distance, télécommande, communication à distance;O Les dispositifs de protection sont terminés, le réglage est pratique, de haute précision, avec instantané, court délai, long délai, fonctionnalités de protection uniques telles que la mise à la terre de phase.

classement

1 Selon la méthode d'installation
a. Fixé b. Tiret
2 Selon le nombre de tiges: trois tiges, quatre tiges
Selon le mode de fonctionnement
a. Fonctionnement électrique
b. Opération manuelle (pour inspection et maintenance) O type de décharge
Contrôleur intelligent, libération instantanée (ou retardée) de sous-tension, libération de shunt.
Performance du contrôleur intelligent:
a. le contrôleur intelligent est divisé en: type H (type de communication), type M (type intelligent général), type L (type économique); b. il a une limite de temps inverse de surcharge à long délai,délai court limite de temps inverseLes caractéristiques de protection requises peuvent être réglées par l'utilisateur; C. Fonction de protection contre la mise à la terre monophasique; d. Fonction d'affichage: réglage de l'affichage du courant,affichage du courant de fonctionnement, affichage de la tension de chaque ligne (affichage de la tension doit être proposé lors de la commande); e. alarme Fonction: alarme de surcharge; f. fonction d'autocontrôle: autocontrôle de surchauffe, auto-diagnostic au micro-ordinateur; g.fonction d'essai: tester les caractéristiques d'action du contrôleur.

Conditions normales de travail et conditions d'installation

température de l'air ambiant
La valeur limite supérieure ne dépasse pas +40°C, la valeur limite inférieure ne tombe pas en dessous de -5°C et la valeur moyenne de 24h ne dépasse pas +35°C; Note:La valeur limite inférieure est de -10°C ou -25°C dans des conditions de travail, l'utilisateur doit en informer l'usine Affirmation: les conditions de travail de la valeur limite supérieure supérieure à +40°C ou de la valeur limite inférieure à -10°C ou -25°C,l'utilisateur doit consulter notre usine.
L'altitude du site d'installation ne dépasse pas 2000 m.
◎Conditions atmosphériques
L'humidité relative de l'atmosphère ne dépasse pas 50% lorsque la température de l'air ambiant est de +40°C. Elle peut avoir un degré relatif plus élevé à une température plus basse.L'humidité relative maximale moyenne du mois le plus humide est de 90%, et la température moyenne minimale du mois est de +25 °C, et considérer la condensation sur la surface du produit due aux variations de température.Les utilisateurs qui dépassent les exigences doivent consulter notre usine.
◎Classe de protection: IP30
◎Categorie d'utilisation: type B ou type A
O Catégorie d'installation
Les disjoncteurs et les sorties de sous-tension d'une tension de fonctionnement nominale de 660 V (690 V) ou moins, les bobines primaires de transformateurs de puissance sont utilisés pour les installations de catégorie V;la catégorie d'installation du circuit auxiliaire et du circuit de commande est.
O Conditions d'installation
L'interrupteur doit être installé conformément aux prescriptions du présent manuel.L'inclinaison verticale du disjoncteur ne doit pas dépasser 5 degrés (l'inclinaison du disjoncteur de la mine ne doit pas dépasser 15 degrés).
