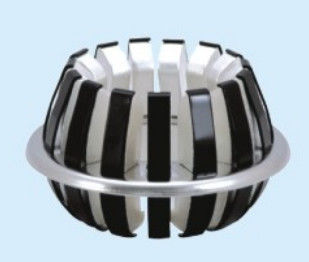

GC4-1250A Tulle électrique en cuivre contact 15 broches pour le disjoncteur sous vide

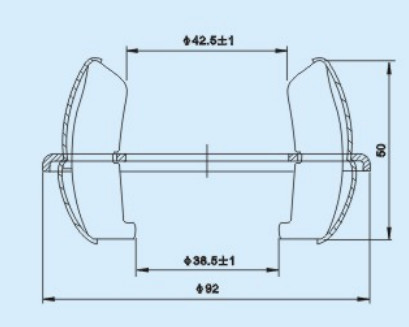

Contact électrique en cuivre GC4-1250A à mâchoires tulipe, 15 broches pour disjoncteur à vide

         Exigences d'installation
(1) Toutes les pièces et composants doivent être inspectés avant l'installation.
(2) Les outils et équipements d'installation doivent être propres et conformes aux exigences d'assemblage. Lors du serrage des fixations, utilisez des clés ou des douilles, des clés à douille, des vis près de la chambre d'extinction d'arc, et n'utilisez pas de clés sous tension.
(3) L'ordre d'installation doit respecter la procédure d'installation, et les spécifications des fixations installées dans chaque composant doivent être adoptées conformément aux exigences de conception. En particulier, le boulon fixé à l'extrémité du contact statique dans la chambre d'extinction d'arc ne doit pas être confondu dans sa spécification de longueur.
(4) La distance entre les pôles après assemblage et la distance entre les lignes de qualification supérieure et inférieure doivent répondre aux exigences de la taille du schéma. (5) Après l'assemblage de chaque pièce rotative et coulissante, elle doit bouger librement, et graisser les points de friction mobiles.
(6) Après avoir réussi le test de réglage, le tout doit être nettoyé. Les pièces de connexion réglables de chaque composant doivent être marquées à la peinture rouge, et l'extrémité de sortie doit être peinte sur le dessus et scellée avec du papier propre.

             Les disjoncteurs à vide sont assemblés en prenant le ZN39 (voir figure III) comme exemple, et peuvent généralement être installés en trois parties, à savoir l'avant, le haut et l'arrière. L'ordre d'installation avant est le suivant : positionnement du squelette → isolateur de pilier → isolateur horizontal → support → rangée mère inférieure → chambre d'extinction d'arc et tige de déconnexion latérale → rangée mère supérieure → connexion souple CLIP conductrice → manchon coulissant de siège de ressort de contact → bras de rotation triangulaire. L'ordre d'installation supérieur est le suivant : broche et siège de roulement → amortisseur d'huile → poussoir isolant.
L'ordre d'installation arrière est le suivant : mécanisme de commande → ressort de séparation → indicateurs de comptage, de fermeture, de séparation, marque de terre.
Ensuite, connectez les trois parties ci-dessus de l'installation : l'avant et le haut, et connectez la broche avec le bras triangulaire avec le joint réglable du poussoir isolant ; l'arrière et le haut sont connectés par la liaison d'entraînement réglable du mécanisme d'actionnement avec la broche et le bras de la broche. Le processus d'assemblage est simple, intuitif et pratique. 3. Réglage des caractéristiques mécaniques 3.1 Réglage initial
Le réglage initial concerne principalement le réglage de la distance de contact et de la course de contact des disjoncteurs à vide assemblés.
Le réglage initial doit être effectué par une opération de fermeture manuelle lente pour vérifier que les pièces de connexion sont correctes. Lors du réglage de la course de contact, celle-ci ne doit pas être trop importante, afin de ne pas fermer le ressort de contact et la matrice, de sorte que lors de l'installation, la tête active réglable du poussoir isolant doit être courte (vissée). Après une opération normale avec une force manuelle, la distance et la course de contact peuvent être mesurées et ajustées.
